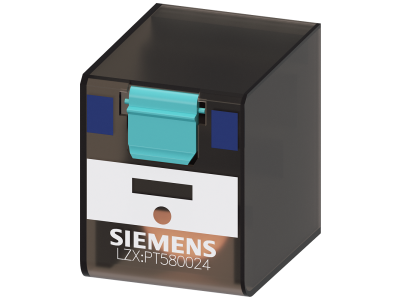

Przekaźnik wtykowy 24VDC, 6A, 4C/O AgNi, PT 4 złocone | LZX:PT580024 Siemens

Alternatywny kod produktu: LZX:PT580024

Opis i Kluczowe Cechy

Przekaźnik wtykowy o symbolu LZX:PT580024 to urządzenie przeznaczone do sterowania obwodami w automatyce przemysłowej i budynkowej. Wyposażony w cewkę 24 V DC oraz cztery styki przełączne (4C/O) wykonane ze stopu srebro-nikiel (AgNi) ze złoceniem, umożliwia przełączanie prądów do 6 A. Konstrukcja wtykowa PT4 zapewnia szybki montaż i wymianę w podstawce.

• Napięcie cewki 24 V DC: kompatybilność z typowymi układami sterowania PLC, przekaźnikowymi oraz impulsowymi – idealne do aplikacji niskonapięciowych.
• Prąd znamionowy styków 6 A: bezpieczne przełączanie obciążeń w obwodach pomocniczych, sygnalizacji i sterowania, bez ryzyka przegrzania przy zachowaniu marginesu bezpieczeństwa.
• Cztery styki przełączne (4C/O): oszczędność miejsca w szafie sterowniczej – jeden przekaźnik zastępuje cztery pojedyncze elementy, upraszczając okablowanie.
• Styki AgNi ze złoceniem: niska rezystancja przejścia, odporność na korozję oraz przedłużona żywotność przy przełączaniu niskich napięć i prądów (np. sygnałów czujników).
• Obudowa wtykowa PT4: łatwy montaż i demontaż bez użycia narzędzi – przyspiesza serwis i modernizację instalacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodność z normami europejskimi (EN) dla przekaźników elektromechanicznych. Ze względu na brak szczegółowych danych w źródle nie podajemy konkretnych numerów norm – zalecamy sprawdzenie karty katalogowej producenta.

Zastosowanie

Przekaźnik wtykowy LZX:PT580024 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna separacja galwaniczna i przełączanie wielu obwodów przy sterowaniu niskonapięciowym.

• Sterowanie stycznikami i przekaźnikami mocy w szafach sterowniczych.
• Interfejs między wyjściami PLC a odbiornikami wykonawczymi (zawory, siłowniki, silniki).
• Sygnalizacja stanu i załączanie wskaźników w automatyce budynkowej (HVAC, oświetlenie awaryjne).
• Separacja obwodów w układach bezpieczeństwa i systemach alarmowych.

Wskazówki Montażowe

Montaż, podłączenie i demontaż przekaźnika może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP oraz znajomość przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie sterowniczym. Przekaźnik przeznaczony jest do wtykowego montażu w dedykowanej podstawce na szynie TH35 (DIN) – stosuj podstawki zgodne z systemem PT4. Przekrój przewodów dobierz do prądu znamionowego 6 A oraz warunków środowiskowych. Moment dokręcania śrub w podstawce – postępuj zgodnie z dokumentacją producenta podstawki.

FAQ

• Czy przekaźnik posiada podświetlenie/ diodę LED sygnalizującą załączenie cewki? W danych wejściowych nie podano informacji o podświetleniu. Przekaźnik LZX:PT580024 nie ma fabrycznie montowanej diody – stan należy sprawdzać napięciem na cewce lub za pomocą zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony (IP) przekaźnika? Producent nie deklaruje konkretnego stopnia IP w dostępnych danych. Przekaźnik przeznaczony jest do montażu wewnątrz rozdzielnicy lub szafy sterowniczej – typowo zapewnia ochronę IP20 w obudowie podstawki.
• Czy styki są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Przekaźnik posiada cztery styki przełączne (4C/O) – każdy zestaw zawiera styk wspólny (COM), normalnie otwarty (NO) i normalnie zamknięty (NC). Tryb pracy zależy od podłączenia zewnętrznego.
