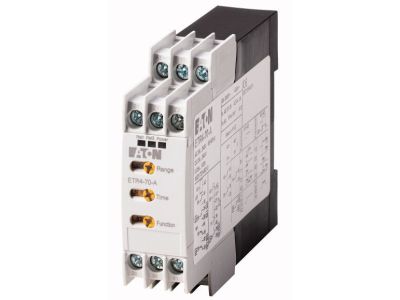

Przekaźnik wielofunkcyjny 2W ETR4-70-A ETR4 | 031888 Eaton

Opis i Kluczowe Cechy

Przekaźnik wielofunkcyjny EATON ETR4-70-A to zaawansowane urządzenie sterujące zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Dzięki szerokiemu zakresowi nastaw czasowych, obejmującemu przedział od 0,05 sekundy aż do 100 godzin, moduł ten oferuje niezrównaną elastyczność w konfiguracji procesów automatyki. Urządzenie charakteryzuje się kompaktową obudową o szerokości zaledwie 22,5 mm, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej. Wyposażone w dwa styki przełączne (2W), umożliwia jednoczesne sterowanie wieloma obwodami wykonawczymi. Kluczowym atutem jest uniwersalne napięcie zasilania w zakresie od 24V do 240V AC/DC, co eliminuje konieczność posiadania wielu wariantów urządzeń na magazynie i ułatwia integrację w różnych systemach energetycznych.

• Wielofunkcyjność: Możliwość realizacji różnorodnych algorytmów czasowych w jednym urządzeniu.
• Szeroki zakres czasowy: Precyzyjna regulacja od 0,05s do 100h.
• Uniwersalne zasilanie: Praca w szerokim zakresie napięć 24-240V AC/DC.
• Kompaktowa konstrukcja: Szerokość modułowa 22,5 mm idealna do gęstej zabudowy.
• Trwałość przemysłowa: Wysoka odporność na zakłócenia i stabilność parametrów pracy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w środowisku przemysłowym. Przekaźnik spełnia wymagania normy IEC/EN 61812-1, która definiuje parametry dla przekaźników czasowych stosowanych w automatyce przemysłowej. Dodatkowo, zgodność z wytycznymi VDE 0435 potwierdza wysoką jakość izolacji oraz odporność na przepięcia, co jest kluczowe dla ochrony wrażliwych komponentów systemu sterowania.

Zastosowanie

EATON ETR4-70-A znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do sterowania pracą wentylatorów, pomp, układów oświetlenia oraz w sekwencyjnym uruchamianiu maszyn w celu uniknięcia przeciążeń sieci rozruchowych. Dzięki swojej wielofunkcyjności, może pełnić rolę opóźnionego załączania, wyłączania, pracy cyklicznej czy generowania impulsów, co czyni go niezbędnym elementem w szafach sterowniczych linii produkcyjnych oraz systemach HVAC.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TS35), co zapewnia szybką i stabilną instalację. Konstrukcja przekaźnika pozwala na dowolne położenie montażowe, co znacząco ułatwia projektowanie układów w niestandardowych obudowach. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Przed uruchomieniem zaleca się precyzyjne ustawienie żądanej funkcji oraz zakresu czasu za pomocą pokręteł znajdujących się na panelu przednim urządzenia.

FAQ

• Czy przekaźnik wymaga osobnego zasilania dla cewki i styków? Urządzenie wymaga zasilania pomocniczego w zakresie 24-240V AC/DC, natomiast styki przełączne są bezpotencjałowe, co pozwala na sterowanie obwodami o różnych napięciach.
• Jaka jest szerokość urządzenia w modułach? Przekaźnik ma szerokość 22,5 mm, co odpowiada standardowej szerokości aparatury modułowej montowanej na szynie DIN.
• Czy mogę zamontować przekaźnik w pionie? Tak, konstrukcja ETR4-70-A pozwala na pracę w dowolnym położeniu montażowym bez wpływu na precyzję odmierzania czasu.
