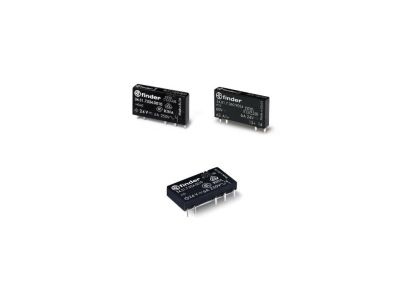

Przekaźnik wąskoprofilowy 5mm, 1Z/R 6A 24V DC wyk. szczelne RT II, do obwodów drukowanych i gniazd | 34.51.7.024.0010 Finder

Opis i Kluczowe Cechy

Przekaźnik elektromechaniczny FINDER z serii 34.51 to zaawansowane rozwiązanie dedykowane do aplikacji, w których kluczowym czynnikiem jest optymalizacja przestrzeni wewnątrz szaf sterowniczych oraz na obwodach drukowanych. Dzięki ultra-wąskiej obudowie o szerokości zaledwie 5 mm, komponent ten pozwala na znaczną redukcję gabarytów urządzeń przy zachowaniu wysokiej zdolności łączeniowej wynoszącej 6 A. Urządzenie wyposażone jest w jeden zestyk przełączny (1P), wykonany z materiałów bezkadmowych, co wpisuje się w nowoczesne standardy ekologiczne i bezpieczeństwa.

• Niski pobór mocy: Czuła cewka 24V DC charakteryzuje się poborem mocy na poziomie zaledwie 170 mW, co minimalizuje straty cieplne i pozwala na gęstą zabudowę komponentów.
• Wysoka izolacja: Wytrzymałość izolacji między cewką a zestykami wynosi aż 6 kV (udar 1.2/50 μs), co gwarantuje bezpieczeństwo galwaniczne i ochronę przed przepięciami.
• Szczelność wykonania: Wykonanie w standardzie RT II zapewnia odporność na procesy lutowania i mycia, co jest kluczowe przy montażu na płytkach PCB.
• Precyzyjne parametry: Przerwa powietrzna oraz droga upływu wynosząca 8/8 mm dodatkowo podnoszą niezawodność pracy w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z najwyższymi standardami jakościowymi. Posiada dopuszczenie UL (Underwriters Laboratories), co jest niezbędne przy eksporcie maszyn i urządzeń na rynki północnoamerykańskie (dotyczy określonych zestawów przekaźnik/gniazdo). Materiały stykowe są wolne od kadmu, co zapewnia pełną zgodność z dyrektywami środowiskowymi RoHS, ograniczającymi stosowanie substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.

Zastosowanie

Przekaźnik FINDER 34.51.7.024.0010 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej i budynkowej. Jest idealnym wyborem do sterowników PLC jako element wykonawczy lub separujący. Dzięki możliwości montażu w gniazdach serii 93 (montaż na szynę DIN 35 mm), doskonale sprawdza się w szafach rozdzielczych, gdzie liczy się każdy milimetr szerokości. Może być również lutowany bezpośrednio na płytkach drukowanych (PCB) w urządzeniach elektronicznych, systemach alarmowych oraz aparaturze kontrolno-pomiarowej.

Wskazówki Montażowe

W przypadku montażu na szynie DIN, zaleca się stosowanie dedykowanych gniazd serii 93, które umożliwiają łatwą wymianę komponentu bez konieczności ingerencji w okablowanie. Przy projektowaniu obwodów drukowanych należy uwzględnić raster wyprowadzeń zgodny z dokumentacją techniczną serii 34.51. Dzięki wykonaniu szczelnemu RT II, przekaźnik może być poddawany automatycznemu procesowi lutowania na fali. W przypadku stosowania gniazd z zaciskami śrubowymi, należy przestrzegać zalecanego momentu dokręcania, aby zapewnić trwały styk elektryczny i uniknąć uszkodzeń mechanicznych gniazda.

FAQ

• Czy ten przekaźnik może pracować z napięciem AC? Sam przekaźnik posiada cewkę DC na 24V, jednak przy zastosowaniu odpowiedniego gniazda z serii 93, możliwe jest sterowanie układem za pomocą napięcia AC/DC.
• Jaka jest maksymalna szerokość przekaźnika? Przekaźnik jest wyjątkowo wąski – jego szerokość wynosi dokładnie 5 mm, co czyni go jednym z najsmuklejszych rozwiązań na rynku.
• Czy styki zawierają kadm? Nie, materiał styków jest wolny od kadmu, co jest bezpieczniejsze dla środowiska i zgodne z aktualnymi normami.
• Jaki jest stopień ochrony obudowy? Przekaźnik wykonany jest w standardzie RT II, co oznacza konstrukcję odporną na mycie i procesy technologiczne podczas montażu PCB.
