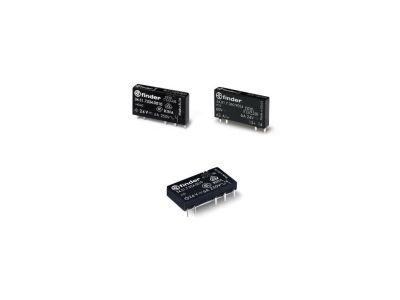

Przekaźnik wąskoprofilowy 5 mm, 6A/24V DC, zasil cewki 24V DC do obwodów drukowanych i gniazd SSR OC | 34.81.7.024.9024 Finder

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy (SSR) marki FINDER, model 34.81.7.024.9024, to zaawansowane rozwiązanie technologiczne zaprojektowane z myślą o maksymalnej oszczędności miejsca w szafach sterowniczych i na płytkach drukowanych. Dzięki ultra-wąskiej obudowie o szerokości zaledwie 5 mm, komponent ten pozwala na znaczną optymalizację gęstości upakowania elementów w systemach automatyki. Urządzenie charakteryzuje się napięciem zasilania cewki (wejścia) wynoszącym 24 V DC, co jest standardem w przemysłowych układach sterowania. Wyjście przekaźnika pozwala na bezpieczne przełączanie prądów o natężeniu do 6 A przy napięciu znamionowym 24 V DC, co czyni go idealnym do sterowania odbiornikami prądu stałego.

• Technologia SSR: Brak ruchomych styków mechanicznych eliminuje problem wypalania się styków oraz generowania łuku elektrycznego, co drastycznie wydłuża żywotność urządzenia.
• Szczelność RT III: Wykonanie w klasie odporności na mycie (RT III) zapewnia pełną ochronę przed wpływem trudnych warunków środowiskowych oraz umożliwia bezpieczne lutowanie na fali.
• Wysoka wydajność: Zdolność łączeniowa 6 A przy zachowaniu miniaturowych gabarytów.
• Cicha praca: Bezgłośne przełączanie, kluczowe w aplikacjach wymagających wysokiej kultury pracy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z najwyższymi standardami europejskimi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Przekaźnik spełnia wymagania norm dotyczących bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej. Stopień ochrony RT III gwarantuje odporność na wnikanie cieczy podczas procesów produkcyjnych (lutowanie, mycie), co jest zgodne z normami IEC dotyczącymi komponentów do montażu na PCB.

Zastosowanie

Dzięki swojej uniwersalności, przekaźnik FINDER Typ 34.81 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Sterowanie zaworami elektromagnetycznymi, siłownikami DC oraz sygnalizatorami.
• Systemy PLC: Jako element wykonawczy separujący wyjścia sterowników logicznych od obciążeń o większym poborze prądu.
• Elektronika: Bezpośredni montaż w obwodach drukowanych (PCB) urządzeń pomiarowych i sterujących.
• Modernizacja szaf: Dzięki montażowi na szynę DIN 35 mm (poprzez gniazda serii 93), idealnie nadaje się do zagęszczania istniejących instalacji bez konieczności powiększania obudów.

Wskazówki Montażowe

Przekaźnik oferuje dwie główne metody instalacji, co zwiększa elastyczność projektową:

• Montaż bezpośredni na PCB: Standardowy raster wyprowadzeń pozwala na wlutowanie przekaźnika bezpośrednio w obwód drukowany.
• Montaż na szynie DIN 35 mm: Wykorzystując dedykowane gniazda FINDER z Serii 93 (śrubowe, samozaciskowe lub sprężynowe), użytkownik zyskuje możliwość szybkiej wymiany komponentu bez konieczności użycia narzędzi lutowniczych.
• Polaryzacja: Należy zwrócić szczególną uwagę na polaryzację napięcia sterującego 24 V DC oraz obciążenia po stronie wyjściowej, aby zapewnić poprawne działanie struktury półprzewodnikowej.

FAQ

1. Czy ten przekaźnik może sterować obciążeniem AC?
Nie, model 34.81.7.024.9024 posiada wyjście typu OC (Open Collector) zoptymalizowane pod kątem prądu stałego (DC). Do obciążeń AC należy wybrać odpowiedni model z serii 34.81 dedykowany do prądu przemiennego.

2. Jakie gniazda są kompatybilne z tym modelem?
Przekaźnik jest w pełni kompatybilny z gniazdami FINDER Serii 93, które umożliwiają montaż na szynę 35 mm (DIN) i oferują różne typy zacisków (śrubowe, Push-in).

3. Czy urządzenie wymaga dodatkowego chłodzenia?
Przy znamionowym prądzie 6 A w temperaturze pokojowej, przekaźnik pracuje stabilnie. W przypadku montażu wielu jednostek obok siebie w zamkniętej obudowie, zaleca się sprawdzenie charakterystyk temperaturowych zawartych w dokumentacji technicznej producenta.
