Przekaźnik wąskoprofilowy 5 mm 2A/240V AC, zasil cewki 24VDC, do obwodów drukowanych i gniazd SSR OC | 34.81.7.024.8240 Finder

Opis i Kluczowe Cechy

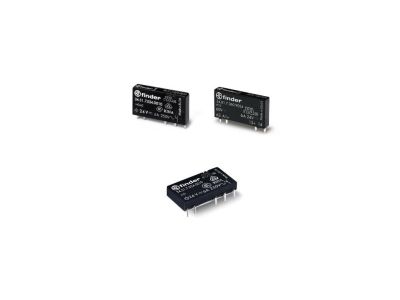

Przekaźnik półprzewodnikowy (SSR) marki FINDER, model 34.81.7.024.8240, to zaawansowane rozwiązanie technologiczne zaprojektowane z myślą o miniaturyzacji układów sterowania przy zachowaniu najwyższej niezawodności. Dzięki ultra-wąskiej obudowie o szerokości zaledwie 5 mm, komponent ten pozwala na znaczną oszczędność miejsca w szafach sterowniczych oraz na płytkach drukowanych (PCB). Urządzenie charakteryzuje się napięciem zasilania cewki (wejścia) na poziomie 24 V DC, co czyni go kompatybilnym z większością standardowych sterowników PLC oraz systemów automatyki przemysłowej.

• Wyjście wysokiej mocy: Zdolność łączeniowa wynosi 2 A przy napięciu znamionowym 240 V AC, co pozwala na sterowanie obciążeniami rezystancyjnymi i indukcyjnymi.
• Załączanie w zerze (Zero-crossing): Funkcja ta minimalizuje udary prądowe oraz zakłócenia elektromagnetyczne (EMI) podczas załączania obciążeń prądu przemiennego, co znacząco wydłuża żywotność odbiorników.
• Konstrukcja szczelna RT III: Obudowa wykonana w standardzie odporności na mycie (RT III) chroni układ elektroniczny przed wpływem trudnych warunków środowiskowych oraz zanieczyszczeniami podczas procesu lutowania.
• Brak elementów mechanicznych: Jako przekaźnik SSR, urządzenie pracuje całkowicie bezgłośnie i eliminuje problem wypalania się styków, co jest kluczowe w aplikacjach o wysokiej częstotliwości przełączeń.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania dyrektyw CE, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych. Stopień ochrony obudowy oraz izolacja między obwodem wejściowym a wyjściowym są dostosowane do standardów wymaganych w profesjonalnych systemach automatyki, zapewniając galwaniczną separację obwodów sterowania od obwodów wykonawczych.

Zastosowanie

Przekaźnik FINDER 34.81 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest precyzja, szybkość działania i ograniczona przestrzeń montażowa. Idealnie sprawdza się w:

• Systemach PLC: Jako element wykonawczy separujący wyjścia cyfrowe sterownika od odbiorników mocy.
• Automatyce budynkowej: Do cichego sterowania oświetleniem, elektrozaworami oraz systemami ogrzewania.
• Budowie maszyn: W układach wymagających bardzo wysokiej częstotliwości łączeń, gdzie tradycyjne przekaźniki elektromagnetyczne uległyby szybkiemu zużyciu.
• Elektronice: Bezpośredni montaż na płytkach drukowanych w urządzeniach pomiarowych i medycznych.

Wskazówki Montażowe

Model 34.81.7.024.8240 oferuje elastyczność w zakresie instalacji, co jest kluczowe dla inżynierów i elektroinstalatorów:

• Montaż bezpośredni na PCB: Przekaźnik posiada piny przystosowane do lutowania przewlekanego, co zapewnia stabilne połączenie elektryczne i mechaniczne.
• Montaż na szynę DIN 35 mm: Przy wykorzystaniu gniazd serii 93 (np. 93.60, 93.61), przekaźnik można błyskawicznie zamontować w rozdzielnicy. Gniazda te dostępne są w wersjach ze śrubowymi zaciskami windowymi, samozaciskowymi typu Push-in lub sprężynowymi.
• Wymiana komponentu: Dzięki zastosowaniu gniazd, wymiana przekaźnika nie wymaga demontażu okablowania, co drastycznie skraca czas przestojów serwisowych.
• Polaryzacja: Należy zwrócić szczególną uwagę na polaryzację napięcia sterującego 24 V DC zgodnie ze schematem nadrukowanym na obudowie.

FAQ

• Czy ten przekaźnik może sterować silnikami? Tak, pod warunkiem, że prąd rozruchowy silnika nie przekracza parametrów znamionowych przekaźnika (2 A) oraz uwzględniono charakter obciążenia AC.
• Czy wymagane jest stosowanie radiatora? Przy prądzie znamionowym 2 A i montażu w dedykowanym gnieździe Finder, standardowa konwekcja powietrza jest zazwyczaj wystarczająca, jednak należy zapewnić odpowiednią wentylację wewnątrz obudowy.
• Jaka jest główna zaleta załączania w zerze? Załączanie w zerze sprawia, że przekaźnik czeka, aż sinusoida napięcia przejdzie przez punkt zero, zanim zamknie obwód. Redukuje to gwałtowne skoki prądu, co jest szczególnie korzystne dla trwałości lamp i grzałek.
