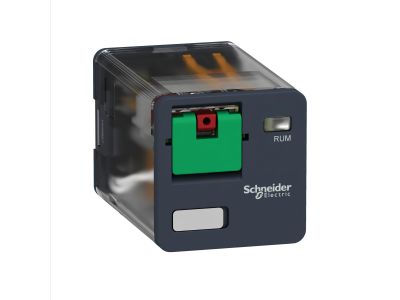

Przekaźnik uniwersalny z przyciskiem test 3C/O 10A, 120V AC Zelio Relay | RUMC31F7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik uniwersalny Zelio Relay RUMC31F7 firmy Schneider Electric to wtykowy przekaźnik z trzema stykami przełącznymi (3C/O) o obciążalności prądowej 10 A i cewką sterującą 120 V AC. Dzięki solidnej konstrukcji i blokowanemu przyciskowi testowemu zapewnia bezpieczną i wygodną kontrolę w trudnych warunkach przemysłowych. Zaciski wtykowe umożliwiają szybki montaż i wymianę, co skraca czas konserwacji.

• 3 styki przełączne (3C/O) 10 A: Umożliwiają jednoczesne przełączanie trzech niezależnych obwodów, co zwiększa elastyczność aplikacji i redukuje liczbę potrzebnych komponentów.
• Cewka 120 V AC: Dopasowana do standardowych obwodów sterowania napięciem sieciowym, pozwala na bezpośrednie sterowanie bez dodatkowych zasilaczy.
• Blokowany przycisk testowy: Ułatwia diagnostykę i weryfikację działania przekaźnika bez konieczności odłączania okablowania; blokada zapobiega przypadkowemu załączeniu.
• Zaciski wtykowe: Szybka i intuicyjna instalacja – przekaźnik można wymienić w kilka sekund, minimalizując przestoje maszyny.
• Kompaktowa obudowa Zelio Relay: Oszczędza miejsce w szafie sterowniczej, a zarazem zwiększa niezawodność dzięki sprawdzonej technologii Schneider Electric.

Zgodność z Normami

Przekaźnik RUMC31F7 został zaprojektowany zgodnie z europejskimi standardami branżowymi oraz posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw unijnych. Producent Schneider Electric gwarantuje wysoką jakość i bezpieczeństwo użytkowania w zastosowaniach przemysłowych.

Zastosowanie

Uniwersalny przekaźnik RUMC31F7 sprawdza się w szerokim zakresie aplikacji automatyki przemysłowej i sterowania. Dzięki trzem stykom przełącznym i wytrzymałości na prąd 10 A nadaje się do:

• Sterowania silnikami, zaworami, grzałkami i innymi odbiornikami w maszynach produkcyjnych.
• Przekazywania sygnałów sterujących do styczników, przekaźników pomocniczych lub układów PLC.
• Sygnalizacji stanów pracy (np. załącz/wyłącz) w szafach sterowniczych.
• Systemów pakujących, tekstylnych, grzewczych i wentylacyjnych wymagających niezawodnego przełączania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika RUMC31F7 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej – wtykowe złącze gniazda należy dobrać zgodnie z zaleceniami producenta. Przekrój przewodów dobrać do prądu obciążenia (maks. 10 A), a moment dokręcania zacisków stosować według dokumentacji technicznej. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie przycisku testowego.

FAQ

• Czy przekaźnik RUMC31F7 ma podświetlenie lub diodę LED sygnalizującą stan cewki? W dostarczonych danych nie ma informacji o podświetleniu. Przekaźnik wyposażony jest w mechaniczny, blokowany przycisk testowy do ręcznego sprawdzenia działania styków.
• Jaki stopień ochrony IP ma ten przekaźnik? Dane producenta nie podają stopnia ochrony IP. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic lub szaf sterowniczych o stopniu ochrony zapewnianym przez obudowę (typowo IP20 dla aparatury modułowej).
• Czy styki są zwierne czy rozwierne? Jaki jest tryb pracy? Przekaźnik posiada trzy styki przełączne (3C/O), czyli każdy z nich może pracować jako zwierny (NO) lub rozwierny (NC) w zależności od podłączenia – standardowa konfiguracja przekaźnika uniwersalnego z cewką sterującą.
