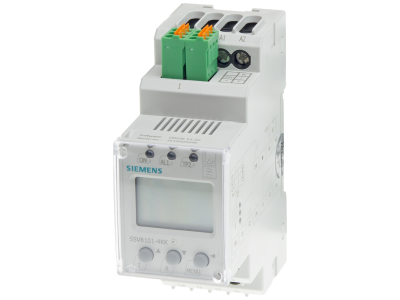

Modułowe urządzenie różnicowo-prądowe typ B, 230VAC,LCD, 50/60 Hz,Idn 30mA-1A, 0-2000 Hz | 5SV8101-4KK Siemens

Alternatywny kod produktu: 5SV81014KK

Opis i Kluczowe Cechy

Modułowe urządzenie różnicowo-prądowe (RCD) typu B, symbol 5SV8101-4KK, przeznaczone do ochrony przed dotykiem bezpośrednim i pośrednim. Pracuje przy napięciu 230 V AC, częstotliwości 50/60 Hz, oferując regulowany prąd różnicowy Idn w zakresie 30 mA – 1 A oraz zdolność wykrywania prądów różnicowych w paśmie 0–2000 Hz. Wyposażone w wyświetlacz LCD ułatwiający odczyt nastaw i wskazań. Urządzenie jest niezależne od napięcia sieciowego, co zapewnia niezawodne działanie nawet w przypadku zaniku fazy.

• Regulowany prąd różnicowy Idn 30 mA – 1 A: umożliwia precyzyjne dostosowanie czułości do specyfiki chronionej instalacji – od ochrony podstawowej (30 mA) po selektywną (1 A) w obwodach o większych upływnościach.
• Zakres częstotliwości 0–2000 Hz: wykrywa prądy różnicowe zarówno o częstotliwości sieciowej 50/60 Hz, jak i wyższych harmonicznych (np. generowanych przez falowniki, UPS), zapewniając kompleksową ochronę w nowoczesnych instalacjach.
• Typ B (uniwersalny): reaguje na prądy różnicowe stałe, pulsujące i zmienne o częstotliwości do 2000 Hz – idealny do odbiorników nieliniowych i urządzeń z elektroniką.
• Wyświetlacz LCD: ułatwia lokalny odczyt aktualnej wartości prądu różnicowego oraz informacji o stanie urządzenia, przyspieszając diagnostykę i konfigurację.
• Niezależność od napięcia sieciowego: mechanizm wyzwalania działa bez konieczności zasilania pomocniczego, co gwarantuje ochronę nawet przy przerwie w fazie.

Zgodność z Normami

Wyłącznik różnicowoprądowy spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z restrykcyjnymi standardami jakości i bezpieczeństwa charakterystycznymi dla aparatury modułowej.

Zastosowanie

Dzięki regulowanemu prądowi różnicowemu i szerokiemu pasmu częstotliwości urządzenie sprawdza się w miejscach, gdzie stosowane są odbiorniki generujące wyższe harmoniczne lub składową stałą.

• Ochrona obwodów z falownikami, przekształtnikami, UPS – wykrywanie prądów różnicowych o częstotliwościach od sieciowej do 2000 Hz.
• Instalacje przemysłowe z zasilaczami impulsowymi, przetwornicami LED, maszynami CNC – tam gdzie występują nieciągłe przebiegi prądu.
• Zabezpieczenie główne lub rezerwowe w rozdzielnicach budynków mieszkalnych i komercyjnych – możliwość nastawienia czułości 30 mA (ochrona przeciwpożarowa/dodatkowa) lub wyższej dla selektywności.
• Systemy automatyki budynkowej i sterowania, w których istotna jest niezawodność ochrony różnicowoprądowej przy różnorodnych odbiornikach.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający aktualne uprawnienia SEP, z zachowaniem przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Aparat przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Moment dokręcania zacisków oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (dobór przekroju do prądu obciążenia oraz przewidywanej temperatury otoczenia). Po instalacji sprawdzić poprawność działania przyciskiem testowym.

FAQ

• Jaki zakres regulacji prądu różnicowego Idn posiada to urządzenie? Regulacja umożliwia ustawienie prądu różnicowego od 30 mA do 1 A – można precyzyjnie dopasować czułość do charakterystyki chronionej instalacji.
• Czy wyłącznik reaguje na prądy różnicowe o częstotliwościach wyższych niż 50 Hz? Tak, urządzenie typu B wykrywa prądy różnicowe w paśmie 0–2000 Hz, w tym harmoniczne generowane przez falowniki, UPS i inne odbiorniki nieliniowe.
• Do czego służy wyświetlacz LCD w tym RCD? Wyświetlacz pokazuje bieżącą wartość prądu różnicowego oraz informacje o stanie zadziałania, co ułatwia diagnostykę i kontrolę pracy zabezpieczenia bez konieczności podłączania dodatkowych mierników.
