Przekaźnik trzykanałowy z nadajnikiem trzykanałowym na szynę DIN rH-R3S3 | rH-R3S3 F&F

Opis i Kluczowe Cechy

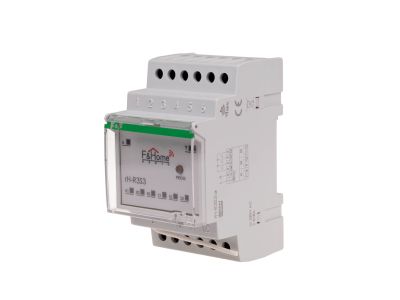

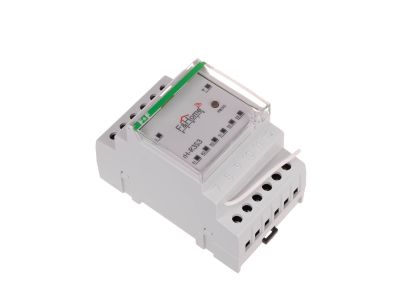

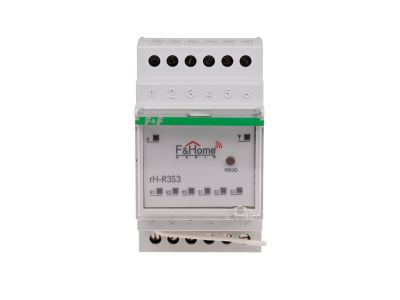

Przekaźnik trzykanałowy z nadajnikiem trzykanałowym rH-R3S3 to kompaktowy moduł na szynę DIN, łączący w sobie trzy niezależne przekaźniki oraz trzy wejścia stykowe. Urządzenie umożliwia bezprzewodową komunikację radiową z serwerem – informacje o stanie styków są przesyłane, a przekaźniki sterują obwodami elektrycznymi. Obciążenie styków przekaźnika może być rezystancyjne, indukcyjne lub pojemnościowe, zarówno w obwodach prądu stałego, jak i zmiennego, co daje szerokie możliwości zastosowania.

• Trzy niezależne kanały przekaźnikowe i wejściowe: Każdy kanał umożliwia osobne sterowanie odbiornikami oraz monitorowanie stanu styków bezpotencjałowych – elastyczność w budowie rozproszonych systemów automatyki.
• Komunikacja radiowa z serwerem: Przekaźnik wysyła informacje o zwarciu i rozwarciu styków oraz odbiera komendy sterujące – eliminuje konieczność prowadzenia przewodów sygnałowych.
• Obsługa obciążeń AC i DC – rezystancyjnych, indukcyjnych i pojemnościowych: Uniwersalność zastosowań; moduł może załączać zarówno lampy LED, silniki, jak i zasilacze.
• Przycisk lokalny na obudowie: Naciśnięcie krócej niż 1 s załącza lub wyłącza wszystkie trzy przekaźniki równocześnie – wygodna opcja testowania lub awaryjnego sterowania.
• Kompaktowa konstrukcja na szynę DIN: Łatwy montaż w rozdzielnicy, oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi niskiego napięcia i kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do montażu w rozdzielnicach i obudowach zgodnych z normami serii IEC/EN 60670.

Zastosowanie

Przekaźnik trzykanałowy rH-R3S3 sprawdzi się wszędzie tam, gdzie potrzebne jest bezprzewodowe sterowanie i monitorowanie trzech niezależnych obwodów. Dzięki komunikacji radiowej idealnie nadaje się do modernizacji istniejących instalacji bez ingerencji w okablowanie.

• Zdalne załączanie i wyłączanie oświetlenia, rolet, bram czy wentylacji w systemach inteligentnego budynku.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC – np. w automatyce maszyn i linii produkcyjnych.
• Sygnalizacja stanu pracy urządzeń oraz zbieranie informacji o położeniu styków czujników krańcowych lub przycisków bezpotencjałowych.
• Tworzenie rozproszonych sterowników lokalnych w systemach zarządzania energią i automatyce domowej.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika rH-R3S3 może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcenia zacisków oraz dopuszczalne przekroje przewodów należy stosować zgodnie z dokumentacją producenta dołączoną do produktu. Przewody sygnałowe do wejść stykowych prowadź z dala od linii energetycznych wysokiego napięcia, aby uniknąć zakłóceń.

FAQ

• Czy przekaźnik posiada podświetlenie wizualne stanu pracy? Dane dostarczone przez producenta nie zawierają informacji o wbudowanym podświetleniu LED. Stan przekaźników można sprawdzić zdalnie poprzez system nadrzędny lub za pomocą przycisku lokalnego – jego naciśnięcie załącza/wyłącza wszystkie kanały, co pozwala na szybkie potwierdzenie działania.
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnego stopnia IP. Urządzenie przeznaczone jest do montażu w rozdzielnicy, gdzie standardowo panuje ochrona IP20. Należy zapewnić odpowiednią obudowę w zależności od warunków środowiskowych.
• Jakie napięcie sterujące i prąd mogą obsłużyć wejścia stykowe? W dostępnych danych nie określono szczegółowych wartości napięcia ani prądu dla wejść. Wejścia są przeznaczone do podłączenia monostabilnych styków bezpotencjałowych. Szczegółowe parametry elektryczne (napięcie, prąd, kategoria przepięciowa) znajdują się w oryginalnej karcie katalogowej producenta – przed instalacją należy się z nią zapoznać.
