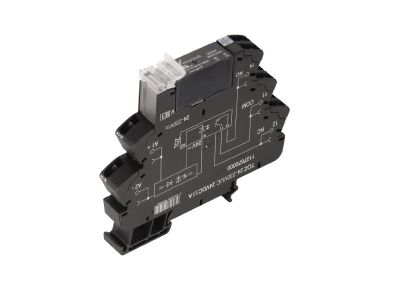

Przekaźnik TOZ 24-230VUC 24VDC 3,5A | 1127670000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik TOZ (nr kat. 1127670000) to półprzewodnikowy element wykonawczy z serii TERMSERIES, wyposażony w jeden styk NO zrealizowany w technologii MOS-FET. Prąd ciągły 3,5 A zapewnia bezpieczną pracę w obwodach sterowania i sygnalizacji. Uniwersalne napięcie sterujące 24…230 V UC (AC/DC) umożliwia bezpośrednie podłączenie do różnych źródeł sygnałów, a napięcie przełączania 3…33 V DC gwarantuje kompatybilność z typowymi napięciami automatyki. Połączenie zaciskowe ułatwia instalację i serwis.

• Prąd ciągły 3,5 A: Stabilna i bezpieczna praca w obwodach sterowania bez ryzyka przegrzania elementu półprzewodnikowego.
• Napięcie sterujące 24…230 V UC: Uniwersalne napięcie (AC i DC) upraszcza projektowanie układów – jeden przekaźnik do różnych źródeł sterowania.
• Styk NO MOS-FET: Półprzewodnikowe przełączanie bez elementów ruchomych – cicha praca, brak drgań i bardzo długa żywotność.
• Napięcie przełączania 3…33 V DC: Dopasowany do standardowych sygnałów niskonapięciowych (5V, 12V, 24V) w automatyce PLC i stycznikach.
• Połączenie zaciskowe: Śrubowe zaciski zapewniają pewne i trwałe przyłączenie przewodów, przyspieszając montaż i późniejsze czynności serwisowe.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami niskonapięciowymi. Przeznaczony do stosowania w instalacjach elektrycznych wykonywanych zgodnie z przepisami.

Zastosowanie

Przekaźnik półprzewodnikowy TOZ znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest szybkie, bezstykowe przełączanie sygnałów niskonapięciowych.

• Sterowanie cewkami styczników i przekaźników w systemach sterowania silnikami.
• Przekazywanie sygnałów z czujników do sterowników PLC w rozdzielnicach automatyki.
• Separacja galwaniczna między obwodami sterowania a obwodami mocy w aplikacjach niskonapięciowych.
• Zastosowanie w systemach sygnalizacji i alarmowych wymagających niezawodności i szybkości przełączania.

Wskazówki Montażowe

Montaż oraz podłączenie przekaźnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekaźnik przeznaczony jest do montażu na szynie DIN TH35. Zaciski śrubowe wymagają dokręcenia momentem zgodnym z dokumentacją producenta. Przekrój przewodów należy dobrać do obciążenia prądowego (3,5 A). Należy uwzględnić odpowiednie chłodzenie elementu półprzewodnikowego i nie przekraczać dopuszczalnych temperatur pracy.

FAQ

• Czy przekaźnik ma podświetlenie lub diodę LED sygnalizującą stan? W dostępnych danych nie ma informacji o wbudowanym podświetleniu. W standardowych przekaźnikach półprzewodnikowych często brak takiej funkcji; stan pracy można monitorować poprzez sondę lub dedykowany wskaźnik.
• Jaki jest stopień ochrony IP tego przekaźnika? Dla aparatury montowanej na szynie DIN w rozdzielnicy typowym stopniem ochrony jest IP20 (ochrona przed dostępem palcami). Dokładny stopień IP należy sprawdzić w karcie katalogowej producenta, jeśli nie został podany w specyfikacji.
• Czy napięcie sterujące może być zarówno AC, jak i DC? Tak, napięcie sterujące 24…230 V UC oznacza akceptację zarówno napięcia przemiennego (AC), jak i stałego (DC) w tym zakresie, przy tolerancji ±10%.
