Przekaźnik TOP 5VDC/48VDC 0,1A | 8950760000 Weidmuller

Opis i Kluczowe Cechy

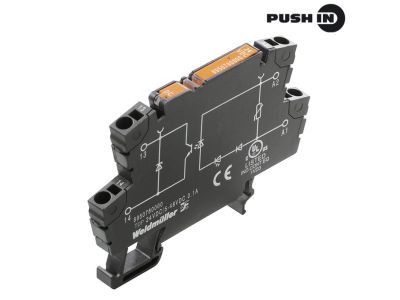

Przekaźnik półprzewodnikowy TERMOPTO (symbol 8950760000) to urządzenie z jednym stykiem NO realizowanym na tranzystorze, przeznaczone do przełączania sygnałów DC o niskim prądzie. Dzięki znamionowemu napięciu sterującemu 5 V DC oraz zakresowi napięcia przełączania 5…48 V DC doskonale sprawdza się w aplikacjach sterowania i izolacji galwanicznej. System podłączenia PUSH IN oraz możliwość łączenia mostkami poprzecznymi ułatwiają montaż na szynie DIN.

• Napięcie sterujące 5 V DC ±20%: kompatybilność z typowymi wyjściami sterowników PLC i mikroprocesorów – bez konieczności stosowania dodatkowych konwerterów.
• Napięcie przełączania 5…48 V DC: szeroki zakres napięć roboczych, umożliwiający sterowanie odbiornikami sygnałowymi o różnych wartościach znamionowych.
• Prąd ciągły 100 mA: bezpieczna praca w obwodach małej mocy, np. przy przekazywaniu sygnałów do styczników lub przekaźników elektromagnetycznych.
• Styk NO (tranzystor): przełączanie beziskrowe i bez mechanicznego zużycia styków, co zwiększa niezawodność w aplikacjach cyklicznych.
• Obwody zabezpieczające (dioda zwrotna, warystor) i mostki poprzeczne: ochrona przed przepięciami ładunków indukcyjnych oraz możliwość bocznego łączenia kilku urządzeń w grupie – oszczędność miejsca i czasu montażu.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Spełnia wymagania dla urządzeń elektronicznych stosowanych w instalacjach przemysłowych i automatyce budynkowej.

Zastosowanie

Dzięki niskiemu napięciu sterującemu i galwanicznej izolacji wejścia-wyjścia przekaźnik TERMOPTO znajduje zastosowanie w systemach sterowania maszyn, szafach sterowniczych oraz układach automatyki.

• Izolacja galwaniczna między sterownikiem PLC a obciążeniem DC (np. czujniki, zawory, wentylatory).
• Przekazywanie sygnałów impulsowych do styczników, przekaźników elektromagnetycznych lub wejść innych modułów.
• Sterowanie diodami LED sygnalizacyjnymi w panelach operatorskich – bez ryzyka przeciążenia styku.
• Zastosowanie w układach logiki przełączania o niskiej mocy, np. w systemach BMS (Building Management Systems).

Wskazówki Montażowe

Montaż i podłączenie powinny być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie sterowania i zasilania. Przekrój przewodów należy dobrać odpowiednio do prądu 100 mA (zalecany przekrój 0,5–1,0 mm² w przypadku złącz PUSH IN). Podłączenie przewodów do złącza PUSH IN wykonuje się przez proste wciśnięcie odizolowanego końca – nie wymaga użycia narzędzi. W przypadku łączenia mostkami poprzecznymi należy korzystać z dedykowanych mostków dostarczonych przez producenta. Wszystkie czynności montażowe wykonywać zgodnie z dokumentacją techniczną urządzenia.

FAQ

• Jakie napięcie sterujące jest wymagane do załączenia przekaźnika? Znamionowe napięcie sterujące wynosi 5 V DC z tolerancją ±20%, co oznacza dopuszczalny zakres 4…6 V DC.
• Czy przekaźnik posiada wbudowane zabezpieczenie przed przepięciami? Tak, w wejściowym obwodzie zabezpieczającym zastosowano diodę zwrotną i warystor, które chronią przed przepięciami pochodzącymi od obciążeń indukcyjnych.
• Czy można łączyć kilka takich przekaźników obok siebie? Tak, dzięki mostkom poprzecznym (niewchodzącym w skład zestawu) można utworzyć wspólną szynę zasilającą dla kilku modułów na szynie DIN, co upraszcza okablowanie.
