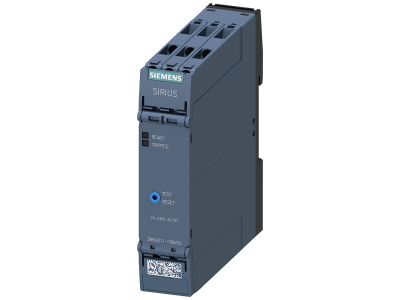

Termistorowy przekaźnik ochronny silnika standard przyłącze śrubowe 2 zestyki przełącz AC/DC 24-240V | 3RN2011-1BW30 Siemens

Alternatywny kod produktu: 3RN20111BW30

Opis i Kluczowe Cechy

Termistorowy przekaźnik ochronny silnika Siemens z serii SIRIUS 3RN2, oznaczony symbolem 3RN2011-1BW30, zapewnia niezawodną ochronę silników przed przegrzaniem dzięki bezpośredniemu pomiarowi temperatury uzwojenia. Wyposażony w dwa zestyki przełączne oraz zasilanie w szerokim zakresie AC/DC 24–240 V, umożliwia uniwersalne zastosowanie w różnych instalacjach przemysłowych. Przyłącze śrubowe ułatwia szybki i pewny montaż.

• Bezpośredni pomiar temperatury uzwojenia (czujniki PTC): chroni silnik przed przegrzaniem nawet w nietypowych warunkach (ciężki rozruch, hamowanie, częste przełączanie, niewystarczające chłodzenie) i zapobiegawczo eliminuje potrzebę przewymiarowania silnika.
• Zasilanie AC/DC 24–240 V: szeroki zakres napięcia pozwala na pracę w różnych systemach elektrycznych na całym świecie bez konieczności stosowania dodatkowych zasilaczy.
• Dwa zestyki przełączne: umożliwiają jednoczesne odłączenie silnika od sieci oraz sygnalizację stanu (np. alarm przeciążeniowy) w jednym urządzeniu.
• Diody LED diagnostyczne: zapewniają szybką wizualną informację o stanie pracy i ewentualnych błędach, co skraca czas identyfikacji usterek.
• Odporność klimatyczna i międzynarodowe aprobaty: gwarantują niezawodność w trudnych warunkach środowiskowych oraz zgodność z wymaganiami rynków globalnych.

Zgodność z Normami

Przekaźnik jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Seria SIRIUS 3RN2 uzyskała międzynarodowe aprobaty, co potwierdza jej bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Przekaźnik 3RN2011-1BW30 przeznaczony jest do monitorowania temperatury uzwojeń silników elektrycznych i automatycznego odłączania zasilania w przypadku przekroczenia dopuszczalnej temperatury. Sprawdza się zarówno w standardowych napędach, jak i w aplikacjach o utrudnionych warunkach chłodzenia.

• Ochrona silników w napędach o ciężkim rozruchu, częstym przełączaniu i pracy hamulcowej.
• Monitorowanie temperatury w silnikach pracujących z niewystarczającym chłodzeniem (np. w ograniczonej przestrzeni, przy podwyższonej temperaturze otoczenia).
• Integracja z systemami sterowania PLC i stycznikami w celu automatycznego wyłączania silnika oraz generowania sygnału alarmowego.
• Stosowanie w instalacjach wymagających sygnalizacji stanu ochrony – dwa zestyki przełączne umożliwiają podłączenie osobnego obwodu sygnalizacyjnego.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Jaki zakres napięcia zasilania ma przekaźnik? Przekaźnik jest zasilany napięciem AC/DC 24–240 V – szeroki zakres umożliwia pracę w różnych sieciach bez konieczności stosowania dodatkowych przetwornic.
• Czy przekaźnik wymaga konfiguracji przed użyciem? Nie, dzięki zastosowaniu czujników PTC parametryzacja nie jest konieczna. Urządzenie jest gotowe do pracy po prawidłowym podłączeniu zasilania i czujników.
• Jakie informacje przekazują diody LED? Diody LED wskazują stan pracy (np. załączenie, alarm) oraz umożliwiają szybką diagnostykę błędów – brak konieczności używania dodatkowych mierników.
