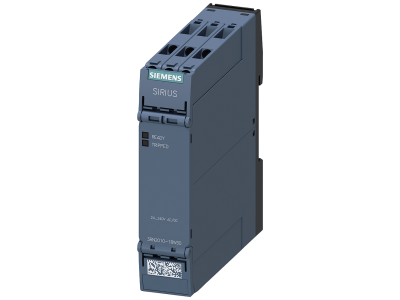

Termistorowy przekaźnik ochronny silnika standard przyłącze śrubowe 2 zestyki przełącz AC/DC 24-240V | 3RN2010-1BW30 Siemens

Alternatywny kod produktu: 3RN20101BW30

Opis i Kluczowe Cechy

Termistorowy przekaźnik ochronny silnika SIRIUS 3RN2010-1BW30 to urządzenie zabezpieczające silniki przed przegrzaniem dzięki bezpośredniemu pomiarowi temperatury uzwojenia. Wyposażony w dwa zestyki przełączające o napięciu zasilania 24‑240 V AC/DC, zapewnia elastyczne sterowanie w różnych instalacjach. Przyłącze śrubowe ułatwia szybki i pewny montaż, a diody LED umożliwiają błyskawiczną diagnostykę stanu pracy.

• Bezpośredni pomiar temperatury uzwojenia: Chroni silnik nawet w trudnych warunkach (ciężki rozruch, hamowanie, częste przełączanie) bez konieczności przewymiarowania jednostki.

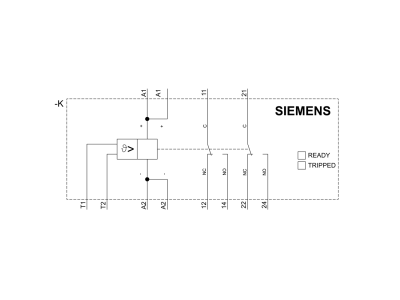

• Dwa zestyki przełączające: Umożliwiają realizację sygnalizacji i sterowania – np. separację obwodu alarmowego od głównego toru zasilania.
• Szeroki zakres napięcia zasilania 24‑240 V AC/DC: Pozwala na uniwersalne zastosowanie w instalacjach prądu przemiennego i stałego bez konieczności stosowania dodatkowych przetwornic.
• Współpraca z czujnikami PTC lub wyłącznikami bimetalowymi: Eliminuje potrzebę skomplikowanej parametryzacji – urządzenie automatycznie dopasowuje się do podłączonego czujnika.
• Diody LED do diagnostyki błędów: Skracają czas lokalizacji uszkodzenia i przyspieszają przywrócenie ruchu maszyny.

Zgodność z Normami

Przekaźnik 3RN2010-1BW30 spełnia wymagania międzynarodowych aprobat i jest oznakowany znakiem CE. Zaprojektowany zgodnie z obowiązującymi normami europejskimi, zapewnia bezpieczną eksploatację w standardowych warunkach przemysłowych. Szczegółowe informacje o certyfikatach dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Termistorowy przekaźnik ochronny silnika znajduje zastosowanie wszędzie tam, gdzie niezbędna jest niezawodna ochrona silników przed przegrzaniem – szczególnie w obciążonych cyklicznie układach napędowych.

• Ochrona silników w maszynach produkcyjnych o dużym współczynniku rozruchu (np. prasy, wtryskarki).
• Zabezpieczanie silników pracujących w trybie hamowania lub częstego przełączania kierunku obrotów.
• Integracja z układami sterowania PLC i stycznikami – wysyłanie sygnału wyłączenia lub alarmu w przypadku przekroczenia temperatury.
• Stosowanie w aplikacjach z niewystarczającym chłodzeniem (np. w zamkniętych szafach sterowniczych).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Przekaźnik przeznaczony jest do zatrzaśnięcia na szynie TH35 (DIN). Przewody należy podłączać zgodnie z oznaczeniami na obudowie; przekrój przewodów oraz moment dokręcania zacisków – według dokumentacji producenta. Należy bezwzględnie przestrzegać instrukcji bezpieczeństwa i wymogów normy dla danego typu instalacji.

FAQ

• Czy przekaźnik współpracuje z czujnikami PTC? Tak, urządzenie zaprojektowano do bezpośredniej współpracy z czujnikami PTC oraz wyłącznikami bimetalowymi – nie wymaga dodatkowej konfiguracji.
• Jakie napięcie zasilania może być podane na cewkę? Przekaźnik jest przystosowany do napięcia 24‑240 V AC/DC, co pozwala na stosowanie w różnych systemach bez konieczności doboru oddzielnych zasilaczy.
• Czy diody LED informują o konkretnych błędach? Tak, diody umożliwiają szybką diagnostykę – sygnalizują stan normalny, alarm oraz awarię obwodu czujnika, co skraca czas poszukiwania usterki.
