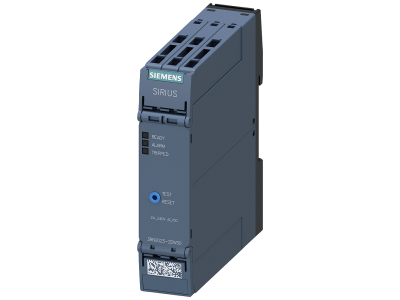

Termistorowy przekaźnik ochronny silnika ostrzeganie/odłączanie zacisk sprężyn. 1NO+1 AC/DC 24-240V | 3RN2023-2DW30 Siemens

Alternatywny kod produktu: 3RN20232DW30

Opis i Kluczowe Cechy

Termistorowy przekaźnik ochronny silnika SIRIUS 3RN2, model 3RN2023-2DW30 firmy Siemens, przeznaczony do bezpośredniego pomiaru temperatury uzwojenia silnika za pomocą czujników PTC. Urządzenie oferuje funkcję ostrzegania i odłączania, zasilane jest w szerokim zakresie napięcia AC/DC 24-240 V, co zapewnia uniwersalność zastosowania. Wyposażone w zaciski sprężynowe Push-in ułatwiające szybki i pewny montaż.

• Zasilanie AC/DC 24-240 V: Szeroki zakres napięcia umożliwia stosowanie w instalacjach różnych typów bez konieczności stosowania dodatkowych zasilaczy.
• Konfiguracja styków 1NO + 1 (ostrzeganie/odłączanie): Pozwala na selektywną sygnalizację przekroczenia temperatury lub bezpośrednie wyłączenie silnika – elastyczne dopasowanie do wymagań aplikacji.
• Zaciski sprężynowe Push-in: Skracają czas montażu i eliminują konieczność dokręcania śrub, zapewniając pewne połączenie przewodów.
• Diody LED diagnostyczne: Umożliwiają szybką identyfikację stanu pracy i błędów, co przyspiesza serwis i zmniejsza przestoje.
• Brak konieczności parametryzacji: Czujniki PTC są dopasowane do charakterystyki silnika – urządzenie jest gotowe do pracy bez skomplikowanego ustawiania progów.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikację CE. Spełnia wymagania dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej i niskonapięciowej. Szczegółowe informacje o dopuszczeniach znajdują się w dokumentacji producenta.

Zastosowanie

Przekaźnik 3RN2023-2DW30 dedykowany jest do ochrony silników elektrycznych przed przegrzaniem, szczególnie w warunkach nietypowych obciążeń. Sprawdza się w aplikacjach wymagających bezpośredniego monitorowania temperatury uzwojeń.

• Ochrona silników w napędach o ciężkim rozruchu, częstym przełączaniu lub słabym chłodzeniu.
• Sterowanie wyłączeniem silnika w przypadku wykrycia zbyt wysokiej temperatury – tryb odłączania.
• Sygnalizacja ostrzegawcza przed osiągnięciem temperatury krytycznej – tryb ostrzegania.
• Zastosowanie w atmosferach zagrożonych wybuchem gazu lub pyłu (przy odpowiednim dopuszczeniu – szczegóły w dokumentacji).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Zaciski sprężynowe Push-in umożliwiają szybkie podłączenie przewodów o odpowiednim przekroju – dobór przekroju należy przeprowadzić zgodnie z obciążeniem prądowym i dokumentacją techniczną. Moment dokręcania nie dotyczy zacisków sprężynowych; w przypadku innych połączeń postępować zgodnie z instrukcją producenta.

FAQ

• Czy przekaźnik ma diody LED sygnalizacyjne? Tak, model 3RN2023-2DW30 wyposażony jest w diody LED umożliwiające szybką diagnostykę stanu pracy i błędów.
• Jaki jest stopień ochrony tego urządzenia? Produkt przeznaczony jest do montażu w rozdzielnicy – typowo IP20. Dokładne dane znajdują się w karcie katalogowej producenta.
• Czy przekaźnik może pracować w trybie monostabilnym czy bistabilnym? Urządzenie oferuje funkcję ostrzegania (monostabilny) i odłączania (bistabilny) w zależności od ustawień – szczegółowe informacje o konfiguracji zawiera instrukcja.
