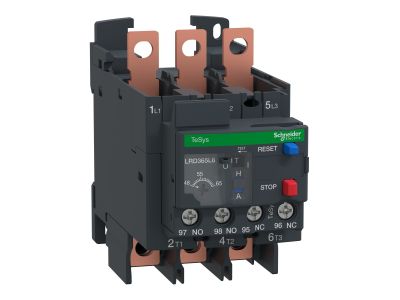

Przekaźnik termiczny TeSys LRD 48-65A klasa 20 | LRD365L6 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik termiczny TeSys LRD365L6 o zakresie nastaw 48–65 A i napięciu znamionowym 690 V to zaawansowane urządzenie zabezpieczające silniki trójfazowe przed przeciążeniem termicznym oraz zanikiem fazy. Klasa wyłączania 20 zapewnia charakterystykę czasowo-prądową odpowiednią dla standardowych silników asynchronicznych. Wyposażony w dwa styki pomocnicze 1NO+1NC umożliwia sygnalizację stanu zadziałania, a dodatkowe funkcje – regulacja termiczna, selektor resetu (automatyczny/ręczny), selektor testów oraz przezroczysta osłona nastaw – ułatwiają konfigurację i eksploatację. Przekaźnik montuje się bezpośrednio na dolnych zaciskach styczników TeSys LC1D40A–D80A lub na szynie DIN TH35 (z opcjonalnym blokiem LAD96560).

• Zakres nastaw 48–65 A: Precyzyjne dopasowanie do prądu znamionowego silnika – skuteczna ochrona przed przeciążeniem bez zbędnych wyłączeń.
• Napięcie znamionowe 690 V: Przystosowanie do instalacji przemysłowych o podwyższonym napięciu – bezpieczna i trwała izolacja.
• Klasa wyłączania 20: Standardowa charakterystyka czasowo-prądowa dla silników asynchronicznych – niezawodne zabezpieczenie przed długotrwałym przeciążeniem.
• Styki pomocnicze 1NO+1NC: Sygnalizacja zadziałania do układów sterowania (PLC, lampki) – łatwa diagnostyka i automatyka.
• Ochrona przed zanikiem fazy (utratą fazy): Wykrywa asymetrię prądów i wyłącza silnik przy uszkodzeniu jednej z faz – zapobiega poważnym awariom.
• Regulacja termiczna, selektor resetu i testów: Możliwość ustawienia progu zadziałania, wyboru trybu resetu oraz okresowej kontroli sprawności – elastyczność i bezpieczeństwo eksploatacji.
• Podłączenie bezpośrednie do styczników LC1D40A–D80A: Skrócony czas montażu i oszczędność miejsca w rozdzielnicy – szybka integracja z układem rozruchu.
• Zaciski śrubowe BTR Everlink: Pewny i trwały styk odporny na wibracje – łatwe i bezpieczne przyłączanie przewodów.
• Montaż na szynie DIN TH35 lub osobno (z blokiem LAD96560): Elastyczność instalacji – dopasowanie do różnych konfiguracji rozdzielnic.

Zgodność z Normami

Produkt certyfikowany zgodnie z normami IEC, UL, CSA, CCC, EAC oraz posiada dopuszczenia morskie (Marine). Spełnia międzynarodowe i krajowe wymagania dla aparatury zabezpieczającej silniki.

Zastosowanie

Przekaźnik termiczny TeSys LRD365L6 dedykowany jest do ochrony i monitorowania trójfazowych silników indukcyjnych w instalacjach przemysłowych i komercyjnych.

• Ochrona silników o mocy do 30 kW przy 400 V przed przeciążeniem termicznym i zanikiem fazy – np. w pompach, wentylatorach, kompresorach.
• Współpraca ze stycznikami serii TeSys LC1D – tworzy kompletny zestaw rozruchu i zabezpieczenia silnika.
• Sygnalizacja stanów awaryjnych (przeciążenie, zanik fazy) poprzez styki pomocnicze – idealne do systemów automatyki i nadzoru.
• Zastosowanie w rozdzielnicach głównych i sterowniczych w liniach produkcyjnych, przenośnikach, maszynach – wszędzie tam, gdzie wymagana jest niezawodna ochrona silnika.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika termicznego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia. Przekaźnik montować na szynie DIN TH35 lub za pomocą bloku zaciskowego LAD96560 (do zamówienia osobno) na płycie montażowej. W przypadku współpracy ze stycznikami TeSys LC1D40A–D80A podłączyć przekaźnik bezpośrednio do ich dolnych zacisków. Zaciski śrubowe BTR Everlink dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia i zabezpieczeń nadprądowych. Ustawić żądany prąd nastawczy, wybrać tryb resetu (automatyczny/ręczny) i przeprowadzić test działania zgodnie z instrukcją. Przed rozpoczęciem prac upewnić się, że obwód jest odłączony od napięcia.

FAQ

• Czy przekaźnik termiczny posiada podświetlenie? Nie, przekaźnik nie ma podświetlenia. Stan zadziałania sygnalizowany jest mechanicznie przez wskaźnik flagi (czerwony element widoczny w okienku).
• Jaki jest stopień ochrony IP przekaźnika? Producent nie podaje konkretnego stopnia IP. Urządzenie przeznaczone jest do montażu w rozdzielnicy, gdzie standardowo zapewniona jest ochrona przed dotykiem (IP20). W przypadku instalacji w trudnych warunkach należy zastosować odpowiednią obudowę.
• Jaki jest tryb pracy styków pomocniczych? Styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) przełączają się przy zadziałaniu przekaźnika. Styk NO może służyć do załączania sygnalizacji, a styk NC do odłączania obwodu sterowania lub blokady.
