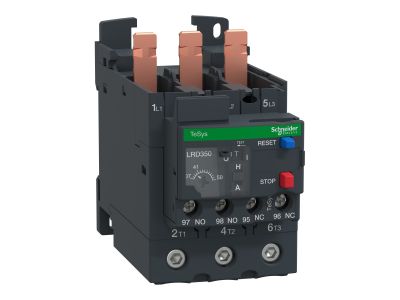

Przekaźnik termiczny TeSys D 37-50A klasa 10 | LR3D350 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik termiczny TeSys D o numerze katalogowym LR3D350 to zaawansowane urządzenie zabezpieczające od renomowanego producenta Schneider Electric. Został zaprojektowany z myślą o precyzyjnej ochronie silników elektrycznych oraz obwodów prądu przemiennego (AC) i stałego (DC). Urządzenie charakteryzuje się szerokim zakresem nastawy prądowej od 37 A do 50 A, co pozwala na elastyczne dopasowanie do parametrów znamionowych chronionego odbiornika. Jako element klasy 10, przekaźnik gwarantuje wyzwolenie w czasie poniżej 10 sekund przy prądzie równym 7,2-krotności prądu nastawczego, co jest optymalnym rozwiązaniem dla standardowych aplikacji rozruchowych.

• Kompatybilność: Urządzenie jest w pełni zintegrowane z serią styczników TeSys Deca, co umożliwia bezpośredni montaż i oszczędność miejsca w rozdzielnicy.
• Wszechstronna ochrona: Mechanizm reaguje na przeciążenia, zanik fazy, asymetrię obciążenia oraz zbyt długi czas rozruchu, chroniąc izolację uzwojeń silnika przed przegrzaniem.
• Elastyczność sterowania: Wyposażony w funkcję resetowania ręcznego lub automatycznego, co pozwala na dostosowanie trybu pracy do wymagań procesu technologicznego.
• Sygnalizacja stanu: Zintegrowany wskaźnik wyzwalacza pozwala na szybką diagnostykę i identyfikację przyczyny zatrzymania napędu.
• Ekologia Green Premium: Produkt spełnia rygorystyczne normy środowiskowe, oferując pełną przejrzystość w zakresie śladu węglowego i niską emisję CO2.

Zgodność z Normami

Przekaźnik LR3D350 został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Spełnia wymagania normy IEC 60947-4-1 dotyczącą aparatury niskonapięciowej, co potwierdza jego niezawodność w trudnych warunkach przemysłowych. Posiada certyfikację CE oraz jest zgodny z dyrektywami RoHS i REACH, co gwarantuje brak substancji szkodliwych i bezpieczeństwo użytkowania. Dzięki etykiecie Green Premium, użytkownik ma pewność, że produkt wspiera gospodarkę o obiegu zamkniętym.

Zastosowanie

Głównym obszarem zastosowania przekaźnika TeSys D LR3D350 jest przemysłowa automatyka napędowa. Idealnie sprawdza się w układach sterowania pompami, wentylatorami, przenośnikami taśmowymi oraz sprężarkami, gdzie wymagana jest niezawodna ochrona przed skutkami przeciążeń termicznych. Dzięki możliwości pracy z asymetrycznym obciążeniem, urządzenie znajduje zastosowanie w instalacjach o niestabilnych parametrach sieciowych, zapewniając ciągłość procesów produkcyjnych i minimalizując ryzyko kosztownych awarii silników.

Wskazówki Montażowe

Montaż przekaźnika LR3D350 powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż bezpośredni: Przekaźnik należy wpiąć bezpośrednio pod zaciski mocy kompatybilnego stycznika TeSys Deca, co zapewnia sztywne i pewne połączenie elektryczne.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć wzrostu rezystancji przejścia i nadmiernego nagrzewania się styków.
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić pokrętło nastawcze na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Wybór trybu resetu: Wybierz tryb 'H' (Manual) dla aplikacji wymagających interwencji operatora po awarii lub 'A' (Auto) dla systemów autonomicznych, pamiętając o konieczności ostygnięcia bimetalu przed ponownym załączeniem.

FAQ

• Czy przekaźnik LR3D350 chroni przed zwarciem? Nie, przekaźnik termiczny służy wyłącznie do ochrony przeciążeniowej. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki nadprądowe.
• Czy urządzenie może pracować w obwodach prądu stałego (DC)? Tak, konstrukcja przekaźnika pozwala na jego wykorzystanie zarówno w obwodach prądu przemiennego, jak i stałego.
• Co oznacza klasa 10 w tym modelu? Klasa 10 informuje, że przy zablokowanym wirniku (prąd ok. 7,2xIn) przekaźnik rozłączy obwód w czasie krótszym niż 10 sekund, co chroni silnik przed szybkim uszkodzeniem termicznym.
