Przekaźnik termiczny różnicowy EasyPact TVS 12-18A | LRE21 Schneider Electric

Opis i Kluczowe Cechy

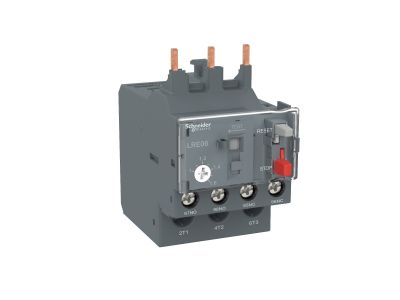

Przekaźnik termiczny różnicowy EasyPact TVS o symbolu LRE21 firmy Schneider Electricder Electric to zabezpieczenie silników przed przeciążeniem i asymetrią faz. Zakres nastawy prądowej 12–18 A (50/60 Hz) pozwala dopasować ochronę do konkretnego odbiornika, a klasa wyzwalania 10A zgodna z normą IEC 60947-4-1 gwarantuje szybkie odłączenie w przypadku przeciążenia, minimalizując ryzyko uszkodzenia silnika. Urządzenie współpracuje bezpośrednio ze stycznikami Easy TeSys Control z zaciskami śrubowymi.

• Zakres nastawy prądowej 12–18 A: umożliwia precyzyjne dostrojenie zabezpieczenia do silników o różnych obciążeniach, co zwiększa elastyczność aplikacji.
• Klasa wyzwalania 10A (IEC 60947-4-1): zapewnia szybkie zadziałanie przy przeciążeniu, chroniąc uzwojenia silnika przed przegrzaniem.
• Ochrona przed asymetrią faz: wykrywa zanik lub niezrównoważenie faz, eliminując ryzyko pracy silnika w niebezpiecznych warunkach.
• Ręczny lub automatyczny reset: daje instalatorowi wybór trybu przywracania gotowości po zadziałaniu – automatyczny w instalacjach bezobsługowych lub ręczny dla większej kontroli.
• Pomocniczy styk wyzwalający oraz wskaźnik zadziałania: umożliwiają sygnalizację stanu (np. do PLC) oraz szybką diagnostykę na miejscu.

Zgodność z Normami

Przekaźnik LRE21 spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury łączeniowej dla silników. Posiada certyfikację europejską (IEC) oraz jest zgodny z wymogami Green Premium (RoHS/REACH), co potwierdza bezpieczeństwo i dbałość o środowisko.

Zastosowanie

Przekaźnik termiczny różnicowy LRE21 przeznaczony jest do ochrony silników w układach sterowania i automatyki przemysłowej. Dzięki współpracy ze stycznikami Easy TeSys Control sprawdza się w instalacjach wymagających niezawodnego zabezpieczenia przeciążeniowego i asymetrycznego.

• Ochrona silników asynchronicznych o mocy do 7,5 kW przy napięciu 400 V AC (np. napędy pomp, wentylatorów, sprężarek).
• Stosowanie w szafach sterowniczych maszyn produkcyjnych i linii technologicznych.
• Automatyka budynkowa – zabezpieczenie silników w systemach HVAC, klimatyzacji i instalacjach wodociągowych.
• Układy soft-startu i falowników, gdzie wymagane jest dodatkowe zabezpieczenie termiczne silnika.

Wskazówki Montażowe

Montaż przekaźnika LRE21 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie obwodu. Przekaźnik montuje się bezpośrednio do styczników Easy TeSys Control z zaciskami śrubowymi. Momenty dokręcania śrub oraz przekroje przewodów należy dobrać według dokumentacji producenta – stosować przewody o przekroju odpowiednim dla prądu znamionowego i warunków środowiskowych. Po montażu sprawdzić poprawność nastawy zakresu prądowego.

FAQ

• Jaki jest zakres nastawy prądowej przekaźnika LRE21? Zakres wynosi 12–18 A przy częstotliwości 50/60 Hz. Ustawia się go za pomocą pokrętła na przednim panelu.
• Czy przekaźnik można resetować automatycznie? Tak, urządzenie oferuje wybór między trybem ręcznym a automatycznym. Automatyczny reset przywraca gotowość po ostygnięciu, co jest przydatne w instalacjach bez nadzoru.
• Do jakich styczników można montować przekaźnik LRE21? Jest on przewidziany do bezpośredniego montażu na stycznikach Easy TeSys Control wyposażonych w zaciski śrubowe, co ułatwia kompaktową budowę układu.
