Przekaźnik termiczny przeciążeniowy 30-40A klasa 10A | LRD3355 Schneider Electric

Opis i Kluczowe Cechy

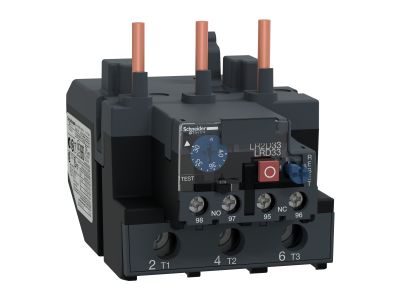

Przekaźnik termiczny przeciążeniowy TeSys LRD o numerze katalogowym LRD3355 to zaawansowane urządzenie zabezpieczające, zaprojektowane przez lidera branży – firmę Schneider Electric. Urządzenie to zostało stworzone z myślą o precyzyjnej ochronie silników elektrycznych przed skutkami przeciążeń oraz zanikiem fazy. Zakres nastawy prądowej wynoszący od 30 do 40 Amperów pozwala na elastyczne dopasowanie do charakterystyki pracy konkretnej jednostki napędowej. Przekaźnik charakteryzuje się klasą wyzwalania 10A, co oznacza, że gwarantuje on zadziałanie w czasie krótszym niż 10 sekund przy prądzie rozruchowym równym 7,2-krotności prądu nastawczego, co jest optymalnym rozwiązaniem dla standardowych aplikacji przemysłowych.

• Wszechstronność sieciowa: Urządzenie jest przystosowane do pracy zarówno w obwodach prądu przemiennego (AC), jak i prądu stałego (DC).
• Wysoka izolacja: Znamionowe napięcie izolacji [Ui] wynosi aż 1000 V dla obwodów zasilających zgodnie z normą IEC 60947-4-1, co świadczy o wyjątkowej wytrzymałości dielektrycznej.
• Różnicowa ochrona: Jako przekaźnik różnicowy, LRD3355 monitoruje asymetrię obciążenia, co znacząco podnosi poziom bezpieczeństwa układu napędowego.
• Kompaktowa budowa: Idealnie integruje się ze stycznikami serii TeSys D, tworząc spójny i niezawodny układ rozruchowy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa i jakości. Znamionowe napięcie izolacji zostało potwierdzone zgodnie z normami IEC 60947-4-1 (1000 V) oraz północnoamerykańskimi standardami CSA i UL (600 V). Dzięki temu przekaźnik LRD3355 może być stosowany w projektach realizowanych na rynki globalne, zapewniając pełną zgodność z lokalnymi przepisami dotyczącymi aparatury niskiego napięcia.

Zastosowanie

Głównym przeznaczeniem przekaźnika LRD3355 jest bezpośrednia ochrona silników elektrycznych w aplikacjach przemysłowych. Jest on dedykowany do współpracy ze stycznikami Schneider Electric z serii TeSys, a konkretnie z modelami LC1D80 oraz LC1D95. Znajduje zastosowanie w układach sterowania pompami, wentylatorami, przenośnikami taśmowymi oraz innymi maszynami, gdzie wymagana jest niezawodna kontrola termiczna i ochrona przed skutkami zablokowanego wirnika lub przeciążenia mechanicznego.

Wskazówki Montażowe

Montaż przekaźnika LRD3355 jest intuicyjny i szybki dzięki systemowi bezpośredniego montażu pod stycznikiem. Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić pokrętło nastawcze na wartość odpowiadającą prądowi znamionowemu silnika (In).
• Wybór trybu: Urządzenie oferuje możliwość wyboru między ręcznym a automatycznym resetem po zadziałaniu zabezpieczenia, co pozwala na dostosowanie logiki pracy do wymagań procesu technologicznego.

FAQ

1. Czy przekaźnik LRD3355 chroni przed zwarciem?
Nie, przekaźnik termiczny służy do ochrony przed przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki nadprądowe.

2. Z jakimi stycznikami współpracuje ten model?
Model LRD3355 jest w pełni kompatybilny ze stycznikami Schneider Electric TeSys D, w szczególności z modelami LC1D80 oraz LC1D95.

3. Co oznacza klasa 10A?
Klasa 10A definiuje charakterystykę czasowo-prądową wyzwalania. Jest to standardowa klasa dla silników o normalnym czasie rozruchu, zapewniająca zadziałanie zabezpieczenia w odpowiednim czasie, aby chronić izolację uzwojeń przed przegrzaniem.
