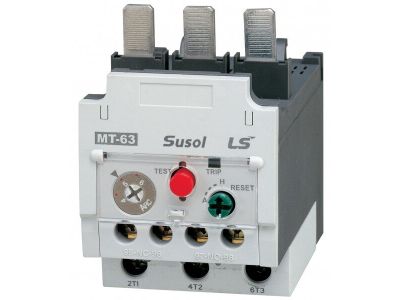

Przekaźnik termiczny MT-63, 34-50A | MT-63 42A Aniro

Opis i Kluczowe Cechy

Przekaźnik termiczny MT-63 marki ANIRO to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o ochronie silników elektrycznych przed skutkami przeciążeń oraz pracy niepełnofazowej. Urządzenie charakteryzuje się szerokim zakresem nastawy prądowej od 34 A do 50 A, co pozwala na precyzyjne dopasowanie parametrów ochrony do konkretnego odbiornika. Dzięki zastosowaniu mechanizmu bimetalowego, przekaźnik reaguje na wzrost temperatury spowodowany nadmiernym poborem prądu, odcinając zasilanie w odpowiednim czasie i zapobiegając trwałemu uszkodzeniu izolacji uzwojeń silnika.

• Szeroki zakres nastawy: Regulacja w przedziale 34-50 A umożliwia elastyczne zastosowanie w różnych układach napędowych.
• Ochrona przed zanikiem fazy: Zintegrowany mechanizm różnicowy zwiększa czułość urządzenia w przypadku asymetrii obciążenia lub utraty jednej z faz zasilających.
• Kompensacja temperatury otoczenia: Precyzyjne działanie w zmiennych warunkach środowiskowych dzięki wbudowanemu układowi kompensacyjnemu.
• Styki pomocnicze: Wyposażenie w styki 1NO + 1NC pozwala na łatwą integrację z układami sterowania i sygnalizacji awarii.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w instalacjach przemysłowych. Przekaźnik MT-63 spełnia wymagania normy IEC/EN 60947-4-1, która definiuje standardy dla aparatury niskonapięciowej, styczników i rozruszników silnikowych. Posiada również certyfikację CE, potwierdzającą dopuszczenie do obrotu na rynku europejskim oraz zgodność z dyrektywami dotyczącymi bezpieczeństwa użytkowania.

Zastosowanie

Przekaźnik termiczny MT-63 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest dedykowany do współpracy ze stycznikami w celu tworzenia kompletnych układów rozruchowych silników klatkowych. Idealnie sprawdza się w zabezpieczaniu pomp, wentylatorów, przenośników taśmowych oraz sprężarek, gdzie stabilność pracy i ochrona przed przeciążeniem są kluczowe dla ciągłości procesów technologicznych. Dzięki swojej konstrukcji jest odporny na trudne warunki pracy panujące w rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż przekaźnika MT-63 powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do bezpośredniego montażu pod stycznikiem, co pozwala na oszczędność miejsca w szafie sterowniczej. Należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Zastosowanie odpowiedniej siły docisku gwarantuje trwałe połączenie elektryczne i minimalizuje ryzyko przegrzania styków.
• Nastawa prądu: Pokrętło nastawcze należy ustawić na wartość prądu znamionowego silnika (In) odczytaną z tabliczki znamionowej.
• Wybór trybu resetu: Możliwość wyboru między resetem ręcznym (Manual) a automatycznym (Auto) w zależności od wymagań danej aplikacji.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu obciążenia, aby uniknąć spadków napięcia i nadmiernego nagrzewania się instalacji.

FAQ

1. Czy przekaźnik MT-63 chroni przed zwarciem?
Nie, przekaźnik termiczny służy wyłącznie do ochrony przed przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki nadprądowe.

2. Jak działa funkcja kompensacji temperatury?
Funkcja ta sprawia, że próg zadziałania przekaźnika pozostaje stabilny niezależnie od temperatury panującej wewnątrz rozdzielnicy, co zapobiega nieuzasadnionym wyłączeniom w gorące dni.

3. Czy mogę zamontować przekaźnik samodzielnie na szynie DIN?
Przekaźnik MT-63 jest standardowo montowany bezpośrednio do stycznika. W przypadku chęci montażu na szynie DIN 35 mm, konieczne może być zastosowanie dedykowanej podstawki montażowej.
