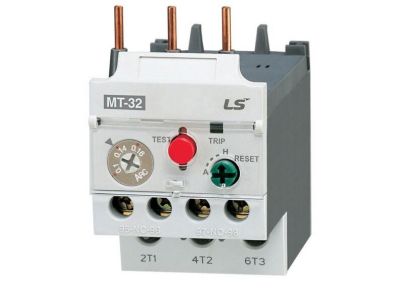

Przekaźnik termiczny MT-32/3K34 28...40A | MT-32/3K34 28...40A Aniro

Opis i Kluczowe Cechy

Przekaźnik termiczny MT-32/3K34 o regulowanym zakresie prądowym 28–40A to trójbiegunowe urządzenie zabezpieczające stosowane w układach elektrycznych niskiego napięcia. Przeznaczony do ochrony silników elektrycznych oraz układów grzewczych przed przeciążeniem i zwarciem. Montowany na szynie DIN o szerokości 35 mm, charakteryzuje się kompaktowymi wymiarami i wysoką niezawodnością działania.

• Regulowany zakres prądowy 28–40A: Umożliwia precyzyjne dostosowanie progu zadziałania do aktualnego obciążenia chronionego obwodu, zapewniając optymalną ochronę.
• 3-biegunowa konstrukcja: Zapewnia zrównoważoną ochronę wszystkich faz w układach trójfazowych, eliminując ryzyko asymetrii obciążenia.
• Montaż na szynie DIN 35 mm: Ułatwia instalację w rozdzielnicach i szafach sterowniczych, zgodnie z normami montażowymi.
• Zabezpieczenie przeciwwyładowcze i zwarciowe: Chroni podłączone odbiorniki przed uszkodzeniami spowodowanymi zwarciami lub nadmiernym prądem.
• Kompatybilność z stycznikami: Może być stosowany w zestawach z stycznikami o odpowiednich parametrach prądowych, tworząc kompletny układ zabezpieczający.

Zgodność z Normami

Przekaźnik termiczny MT-32/3K34 spełnia wymagania norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt posiada deklarację zgodności CE, zgodną z dyrektywami UE w zakresie niskiego napięcia.

Zastosowanie

Przekaźnik termiczny MT-32/3K34 znajduje zastosowanie w układach zabezpieczających silniki elektryczne oraz obwody grzewcze przed nadmiernym obciążeniem prądowym.

• Ochrona silników trójfazowych w układach napędowych przemysłowych maszyn i urządzeń.
• Zabezpieczenie układów grzewczych, np. grzejników, pieców przemysłowych lub systemów klimatyzacyjnych.
• Stosowanie w układach automatyki przemysłowej, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami.
• Montaż w rozdzielnicach i szafach sterowniczych zgodnie z normami instalacyjnymi.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie DIN 35 mm w pozycji pionowej, z zachowaniem odstępów izolacyjnych. Przed rozpoczęciem prac należy odłączyć napięcie zasilające. Przekaźnik należy podłączyć zgodnie z dokumentacją, zwracając uwagę na prawidłowe ułożenie przewodów i dokręcenie śrub z odpowiednim momentem (zgodnie z zaleceniami producenta). Po montażu konieczne jest przeprowadzenie testów funkcjonalnych układu zabezpieczającego.

FAQ

• Jaki jest zakres regulacji prądu zadziałania? Przekaźnik MT-32/3K34 posiada regulowany zakres prądowy od 28 do 40 amperów, co umożliwia jego stosowanie w różnych układach zabezpieczających.
• Czy przekaźnik można stosować w obwodach jednofazowych? Nie – urządzenie przeznaczone jest wyłącznie do układów trójfazowych, o czym świadczy oznaczenie „3K” w nazwie.
• Czy przekaźnik wymaga dodatkowego zasilania? Przekaźnik termiczny MT-32/3K34 jest urządzeniem pasywnym i nie wymaga dodatkowego zasilania – działa na zasadzie wyzwalania termicznego spowodowanego przepływem prądu przez elementy grzejne.
