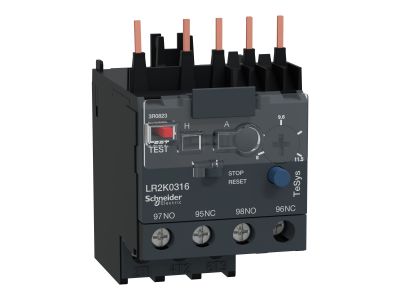

Przekaźnik termiczny do styczników miniaturowych 8-11,5A, klasa 10A | LR2K0316 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik termiczny Schneider Electric o numerze katalogowym LR2K0316 to zaawansowane urządzenie zabezpieczające, zaprojektowane specjalnie do współpracy z miniaturowymi stycznikami. Urządzenie operuje w zakresie nastawy prądu od 8 do 11,5 A, co pozwala na precyzyjne dopasowanie ochrony do parametrów znamionowych silnika elektrycznego. Jako element klasy 10A, przekaźnik gwarantuje wyzwolenie w czasie zapewniającym bezpieczeństwo izolacji uzwojeń przy standardowych warunkach rozruchu.

Zasada działania opiera się na wykorzystaniu właściwości bimetalu, który pod wpływem ciepła generowanego przez przepływający prąd ulega odkształceniu. System ten pośrednio monitoruje temperaturę uzwojeń silnika, reagując na wzrost natężenia prądu powyżej wartości zadanej. Kluczowe funkcjonalności obejmują:

• Ochrona przed przeciążeniem: Reakcja na długotrwały pobór prądu przekraczający prąd znamionowy.
• Wykrywanie zaniku fazy: Mechanizm różnicowy chroni silnik przed asymetrią zasilania, która jest jedną z najczęstszych przyczyn awarii.
• Zabezpieczenie przed utknięciem wirnika: Szybkie odłączenie zasilania w przypadku mechanicznego zablokowania wału.
• Styki pomocnicze: Zintegrowane styki pozwalają na łatwe wpięcie urządzenia w obwód sterowania i sygnalizację stanu awarii.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach przemysłowych. Przekaźnik spełnia wymagania normy IEC 60947-4-1 dotyczącą aparatury niskonapięciowej, styczników i rozruszników do silników. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje bezpieczeństwo użytkowania oraz minimalny wpływ na środowisko naturalne. Klasa wyzwalania 10A jest zgodna ze standardami ochrony silników o normalnym czasie rozruchu.

Zastosowanie

Przekaźnik LR2K0316 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej, gdzie wykorzystywane są miniaturowe styczniki serii TeSys K. Jest idealnym rozwiązaniem do:

• Zabezpieczania pomp i wentylatorów o mocy dopasowanej do zakresu 8-11,5 A.
• Ochrony napędów w przenośnikach taśmowych i liniach produkcyjnych.
• Systemów HVAC, gdzie wymagana jest wysoka niezawodność i kompaktowe wymiary aparatury.
• Układów sterowania maszynami, w których ograniczona przestrzeń w rozdzielnicy wymusza stosowanie rozwiązań miniaturowych.

Wskazówki Montażowe

Montaż przekaźnika termicznego LR2K0316 powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Bezpośredni montaż: Urządzenie jest przystosowane do bezpośredniego wpięcia pod zaciski stycznika miniaturowego, co eliminuje konieczność stosowania dodatkowego okablowania między tymi elementami.
• Nastawa prądu: Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalania na skali obrotowej, odpowiadający prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Moment dokręcania: Należy zachować odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się terminali.
• Testowanie: Zaleca się regularne sprawdzanie poprawności działania mechanizmu wyzwalającego za pomocą przycisku TEST umieszczonego na obudowie.

FAQ

1. Czy przekaźnik LR2K0316 wymaga osobnego zasilania?
Nie, przekaźnik jest urządzeniem pasywnym, zasilanym bezpośrednio z torów prądowych silnika. Energia cieplna potrzebna do zadziałania bimetalu pochodzi z przepływającego prądu obciążenia.

2. Co oznacza klasa wyzwalania 10A?
Klasa 10A informuje, że przy prądzie równym 7,2-krotności nastawy, przekaźnik zadziała w czasie od 2 do 10 sekund. Jest to standardowa klasa dla większości silników klatkowych.

3. Czy po zadziałaniu przekaźnik zresetuje się automatycznie?
Urządzenie posiada możliwość wyboru trybu resetowania – ręcznego (Manual) lub automatycznego (Auto), co pozwala na dostosowanie logiki pracy układu do wymagań danej aplikacji.
