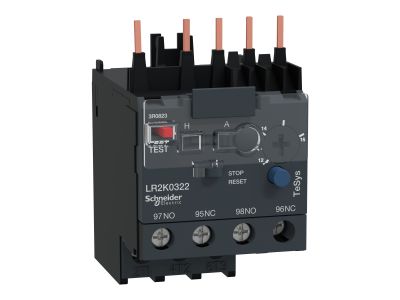

Przekaźnik termiczny do styczników miniaturowych 12-16A klasa 10A | LR2K0322 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik termiczny Schneider Electric LR2K0322 to zaawansowane urządzenie zabezpieczające, zaprojektowane specjalnie do współpracy z miniaturowymi stycznikami. Urządzenie operuje w zakresie nastawy prądu od 12 do 16 A, co pozwala na precyzyjne dopasowanie parametrów ochrony do charakterystyki znamionowej silnika elektrycznego. Jako urządzenie klasy 10A, gwarantuje ono wyzwolenie w czasie krótszym niż 10 sekund przy prądzie równym 7,2-krotności prądu nastawczego, co jest kluczowe dla ochrony izolacji uzwojeń przed przegrzaniem.

• Mechanizm bimetalowy: Wykorzystuje zjawisko odkształcania się bimetalu pod wpływem ciepła generowanego przez przepływający prąd, co zapewnia niezawodność mechaniczną bez konieczności zewnętrznego zasilania.
• Ochrona wielofunkcyjna: Skutecznie zabezpiecza napędy przed skutkami przeciążenia, utyku wirnika oraz niebezpiecznym zjawiskiem zaniku jednej z faz zasilających.
• Styki pomocnicze: Zintegrowane styki pozwalają na natychmiastowe rozłączenie obwodu sterowania stycznika oraz sygnalizację stanu awarii do systemów nadrzędnych.
• Kompaktowa budowa: Dedykowany do montażu bezpośredniego pod stycznikiem miniaturowym, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Spełnia wymagania normy IEC 60947-4-1 dotyczącą aparatury niskonapięciowej, styczników i rozruszników do silników. Dzięki certyfikacji uznanych jednostek badawczych, przekaźnik LR2K0322 gwarantuje powtarzalność parametrów wyzwalania oraz bezpieczeństwo użytkowania w instalacjach o wysokim rygorze technicznym.

Zastosowanie

Przekaźnik termiczny LR2K0322 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej, gdzie wykorzystywane są silniki o mniejszej mocy wymagające precyzyjnego nadzoru prądowego. Jest idealnym rozwiązaniem do zabezpieczania pomp, wentylatorów, przenośników taśmowych oraz małych obrabiarek. Dzięki swojej charakterystyce klasy 10A, doskonale sprawdza się w aplikacjach o normalnym czasie rozruchu, chroniąc silnik przed skutkami długotrwałych przeciążeń, które mogłyby doprowadzić do degradacji izolacji i kosztownych awarii.

Wskazówki Montażowe

Podczas instalacji przekaźnika LR2K0322 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Montaż bezpośredni: Urządzenie należy wpiąć bezpośrednio w zaciski wyjściowe kompatybilnego stycznika miniaturowego, dbając o prawidłowe osadzenie bolców przyłączeniowych.
• Nastawa prądu: Za pomocą pokrętła na przednim panelu należy ustawić wartość prądu odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Moment dokręcania: Wszystkie połączenia śrubowe muszą być dokręcone z odpowiednim momentem, aby uniknąć wzrostu rezystancji przejścia i niepożądanego nagrzewania się zacisków.
• Środowisko pracy: Należy zapewnić odpowiednią wentylację wewnątrz obudowy, aby temperatura otoczenia nie wpływała negatywnie na charakterystykę pracy bimetalu.

FAQ

1. Czy przekaźnik LR2K0322 wymaga dodatkowego zasilania?
Nie, jest to urządzenie pasywne, które wykorzystuje energię cieplną przepływającego prądu roboczego do aktywacji mechanizmu bimetalowego.

2. Co oznacza klasa wyzwalania 10A?
Klasa 10A definiuje czas zadziałania przekaźnika. Oznacza to, że przy obciążeniu 7,2-krotnością prądu nastawionego, urządzenie rozłączy obwód w czasie od 2 do 10 sekund, co chroni standardowe silniki przed przegrzaniem.

3. Czy urządzenie chroni przed zwarciem?
Nie, przekaźnik termiczny służy do ochrony przed przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłącznik nadprądowy o charakterystyce dostosowanej do silnika.
