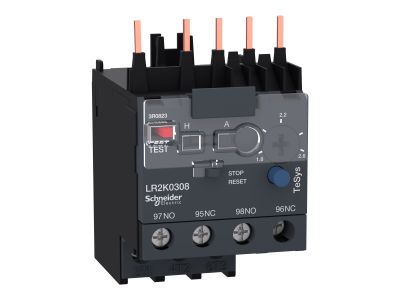

Przekaźnik termiczny do styczników miniaturowych 1,8-2,6A klasa 10A, TeSys K, D | LR2K0308 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik termiczny Schneider Electric z serii TeSys K, o numerze katalogowym LR2K0308, to zaawansowane urządzenie zabezpieczające zaprojektowane do współpracy z miniaturowymi stycznikami. Urządzenie operuje w zakresie nastawy prądu od 1,8 A do 2,6 A, co pozwala na precyzyjne dopasowanie do parametrów znamionowych chronionego odbiornika. Jako urządzenie klasy 10A, gwarantuje ono wyzwolenie w odpowiednim czasie, chroniąc izolację silnika przed przegrzaniem. Mechanizm działania opiera się na wykorzystaniu właściwości bimetalu, który pod wpływem ciepła generowanego przez przepływający prąd zmienia swój kształt, doprowadzając do przełączenia styków pomocniczych w sytuacji awaryjnej.

• Ochrona wielofunkcyjna: Skutecznie zabezpiecza przed przeciążeniem, utknięciem wirnika oraz zanikiem jednej z faz zasilających.
• Technologia bimetalowa: Wykorzystuje precyzyjne rezystory nagrzewające bimetal, co zapewnia powtarzalność charakterystyk czasowo-prądowych.
• Kompaktowa budowa: Dedykowany do montażu bezpośrednio pod stycznikami miniaturowymi, co pozwala na znaczną oszczędność miejsca w rozdzielnicy.
• Styki pomocnicze: Zintegrowane styki pozwalają na łatwe włączenie urządzenia w obwód sterowania i sygnalizację stanu awarii.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC 60947, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Dzięki certyfikacji uznanych jednostek badawczych, przekaźnik LR2K0308 gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z systemami automatyki Schneider Electric TeSys K oraz D.

Zastosowanie

Przekaźnik termiczny LR2K0308 znajduje szerokie zastosowanie w przemyśle oraz budownictwie komercyjnym, wszędzie tam, gdzie wykorzystywane są małe silniki elektryczne wymagające niezawodnego nadzoru. Jest idealnym rozwiązaniem dla układów napędowych pomp, wentylatorów, przenośników taśmowych oraz małych obrabiarek. Dzięki precyzyjnej nastawie w zakresie 1,8-2,6 A, inżynierowie mogą optymalnie zabezpieczyć jednostki napędowe przed skutkami pracy w warunkach nadmiernego obciążenia, co znacząco wydłuża żywotność maszyn i redukuje koszty serwisowe.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem połączeń. Przekaźnik montuje się bezpośrednio do zacisków wyjściowych stycznika miniaturowego. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć lokalnego przegrzewania się styków. Po zamontowaniu konieczne jest ustawienie tarczy nastawczej na wartość odpowiadającą prądowi znamionowemu silnika (In). Zaleca się regularną kontrolę połączeń w ramach okresowych przeglądów instalacji elektrycznej.

FAQ

• Czy przekaźnik chroni przed zwarciem? Nie, przekaźnik termiczny służy do ochrony przed przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki nadprądowe.
• Co oznacza klasa wyzwalania 10A? Klasa 10A określa charakterystykę czasową urządzenia – przekaźnik wyzwoli w czasie od 2 do 10 sekund przy prądzie równym 7,2-krotności prądu nastawionego, co jest standardem dla większości silników klatkowych.
• Czy urządzenie posiada funkcję resetu? Tak, przekaźniki serii TeSys K zazwyczaj oferują możliwość wyboru między resetem ręcznym a automatycznym, co pozwala na dostosowanie trybu pracy do wymagań danej aplikacji.
