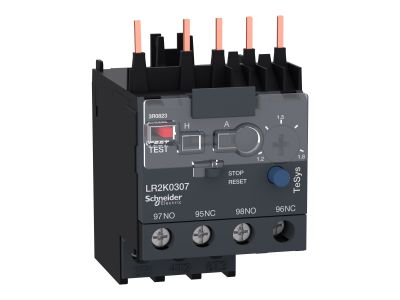

Przekaźnik termiczny do styczników miniaturowych 1,2-1,8A klasa 10A, TeSys K, D | LR2K0307 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik termiczny Schneider Electric z serii TeSys K, o numerze katalogowym LR2K0307, to zaawansowane urządzenie zabezpieczające zaprojektowane do współpracy z miniaturowymi stycznikami. Urządzenie operuje w zakresie nastawy prądu od 1,2 A do 1,8 A, co pozwala na precyzyjne dopasowanie do parametrów znamionowych chronionego odbiornika. Jako urządzenie klasy 10A, gwarantuje ono zadziałanie w odpowiednim czasie, chroniąc izolację uzwojeń silnika przed przegrzaniem.

Sercem urządzenia jest mechanizm bimetalowy, który wykorzystuje zjawisko rozszerzalności cieplnej metali. Prąd płynący przez rezystory grzewcze powoduje nagrzewanie bimetalu; po przekroczeniu wartości progowej następuje odkształcenie elementu, co skutkuje przestawieniem styku pomocniczego i przerwaniem obwodu sterowania. Dzięki temu przekaźnik oferuje kompleksową ochronę przed:

• Przeciążeniem długotrwałym, wynikającym z nadmiernego obciążenia mechanicznego wału silnika.
• Zablokowaniem (utknięciem) wirnika, które generuje gwałtowny wzrost temperatury.
• Zanikiem jednej z faz zasilających, co jest jedną z najczęstszych przyczyn awarii silników trójfazowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Przekaźnik LR2K0307 spełnia wymagania normy IEC 60947, dotyczącej aparatury niskonapięciowej, oraz posiada certyfikację uznanych jednostek badawczych. Klasa wyzwalania 10A definiuje charakterystykę czasowo-prądową, zapewniając, że czas zadziałania jest zawsze krótszy niż czas krytyczny dla wytrzymałości termicznej izolacji silnika.

Zastosowanie

Przekaźnik termiczny TeSys K znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania małych silników elektrycznych napędzających pompy, wentylatory, przenośniki taśmowe oraz inne urządzenia pomocnicze. Dzięki kompaktowym wymiarom i bezpośredniemu montażowi pod stycznikiem miniaturowym, pozwala na znaczną oszczędność miejsca w szafie sterowniczej, co jest kluczowe przy projektowaniu gęsto upakowanych rozdzielnic.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem następujących zasad:

• Montaż bezpośredni: Przekaźnik jest przystosowany do bezpośredniego wpięcia w zaciski prądowe styczników serii TeSys K, co eliminuje konieczność stosowania dodatkowego okablowania między tymi aparatami.
• Nastawa prądu: Przed uruchomieniem należy precyzyjnie ustawić prąd znamionowy silnika (In) na skali urządzenia za pomocą pokrętła regulacyjnego.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć wzrostu rezystancji przejścia i niepożądanego nagrzewania się styków.
• Środowisko: Urządzenie posiada kompensację temperatury otoczenia, jednak zaleca się montaż w miejscach o stabilnych warunkach termicznych dla zachowania najwyższej precyzji zadziałania.

FAQ

• Czy przekaźnik LR2K0307 chroni przed zwarciem? Nie, przekaźnik termiczny służy wyłącznie do ochrony przed przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłącznik nadprądowy.
• Co oznacza klasa 10A? Klasa 10A określa, że przy prądzie równym 7,2-krotności prądu nastawionego, przekaźnik zadziała w czasie od 2 do 10 sekund (dla stanu zimnego).
• Czy urządzenie posiada funkcję automatycznego resetu? Seria TeSys K zazwyczaj oferuje wybór między resetem ręcznym a automatycznym, co pozwala na dostosowanie trybu pracy do wymagań konkretnej aplikacji i procedur bezpieczeństwa w zakładzie.
