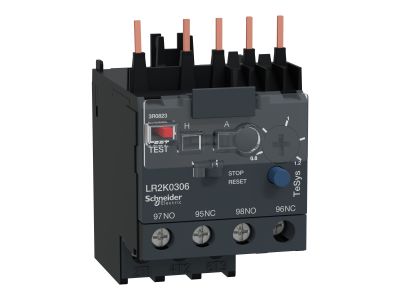

Przekaźnik termiczny do styczników miniaturowych 0,8-1,2A klasa 10A, TeSys K, D | LR2K0306 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik termiczny Schneider Electric z serii TeSys K, o numerze katalogowym LR2K0306, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o ochronie silników elektrycznych przed skutkami przeciążeń oraz asymetrii zasilania. Urządzenie operuje w zakresie nastawy prądu od 0,8 A do 1,2 A, co pozwala na precyzyjne dopasowanie do prądu znamionowego chronionego odbiornika. Przekaźnik charakteryzuje się klasą wyzwalania 10A, co oznacza, że gwarantuje zadziałanie w czasie krótszym niż 10 sekund przy prądzie równym 7,2-krotności prądu nastawczego, zapewniając optymalny balans między ochroną a ciągłością pracy przy rozruchu.

• Zasada działania bimetalu: Wykorzystuje zjawisko odkształcania się elementów bimetalowych pod wpływem ciepła generowanego przez przepływający prąd, co przekłada się na wysoką niezawodność mechaniczną.
• Ochrona wielofunkcyjna: Skutecznie zabezpiecza przed utknięciem wirnika, długotrwałym przeciążeniem oraz krytycznym dla silników trójfazowych zanikiem jednej z faz.
• Zintegrowane styki pomocnicze: Wyposażony w styki pomocnicze, które umożliwiają natychmiastowe rozłączenie obwodu sterowania stycznika oraz sygnalizację błędu do systemów nadrzędnych.
• Kompaktowa budowa: Dedykowany do bezpośredniego montażu pod miniaturowymi stycznikami serii TeSys K, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Spełnia wymagania normy IEC 60947-4-1 dotyczącą aparatury niskonapięciowej, sterowniczej i rozdzielczej. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje bezpieczeństwo użytkowania oraz minimalny wpływ na środowisko naturalne. Klasa 10A jest zgodna ze standardami ochrony silników o standardowym czasie rozruchu.

Zastosowanie

Przekaźnik LR2K0306 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do ochrony małych silników klatkowych napędzających pompy, wentylatory, przenośniki taśmowe oraz inne urządzenia mechaniczne, gdzie wymagana jest wysoka niezawodność przy ograniczonych wymiarach aparatury. Dzięki precyzyjnej nastawie w zakresie 0,8-1,2 A, jest szczególnie polecany do precyzyjnych napędów o niskiej mocy, gdzie standardowe zabezpieczenia mogłyby okazać się niewystarczające.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do bezpośredniego wpięcia w zaciski prądowe styczników miniaturowych serii TeSys K (np. LC1K), co eliminuje konieczność stosowania dodatkowego okablowania między stycznikiem a zabezpieczeniem. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku. Po montażu należy ustawić tarczę nastawczą na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.

FAQ

• Czy przekaźnik chroni przed zwarciem? Nie, przekaźnik termiczny służy wyłącznie do ochrony przed przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować bezpieczniki lub wyłącznik nadprądowy.
• Co oznacza klasa 10A? Klasa 10A określa charakterystykę czasowo-prądową wyzwalania. Gwarantuje ona, że przy zimnym starcie i prądzie 7,2xIn, urządzenie zadziała w czasie od 2 do 10 sekund.
• Czy urządzenie posiada funkcję automatycznego resetu? Tak, większość modeli z serii TeSys K umożliwia wybór między resetem ręcznym a automatycznym, co pozwala na dostosowanie trybu pracy do specyfiki instalacji.
