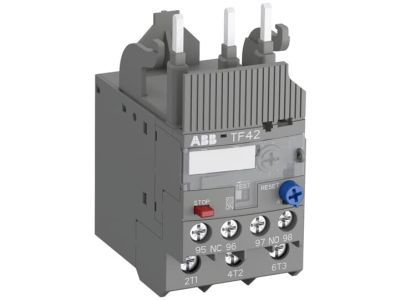

Przekaźnik termiczny 7,6-10A kl. 10A, TF42-10, zaciski śrubowe | 1SAZ721201R1043 ABB

Opis i Kluczowe Cechy

Przekaźnik termiczny TF42-10 marki ABB to zaawansowane, a zarazem ekonomiczne elektromechaniczne urządzenie zabezpieczające, zaprojektowane z myślą o kompleksowej ochronie obwodów głównych i silników elektrycznych. Urządzenie operuje w zakresie nastawy prądu od 7,6 A do 10 A, co pozwala na precyzyjne dopasowanie do prądu znamionowego chronionej jednostki. Dzięki zastosowaniu klasy wyzwalania 10, przekaźnik gwarantuje szybką reakcję w przypadku wystąpienia przeciążenia, chroniąc izolację uzwojeń silnika przed przegrzaniem i trwałym uszkodzeniem.

• Kompensacja temperatury: Zapewnia stabilność działania i precyzję wyzwalania niezależnie od temperatury otoczenia w szafie sterowniczej.
• Mechanizm bezwyzwalający (Trip-free): Gwarantuje, że przekaźnik zadziała nawet w przypadku zablokowania przycisku resetu.
• Zintegrowane styki pomocnicze: Wyposażenie w styk rozwierny (NC) do wyzwalania cewki stycznika oraz styk zwierny (NO) do sygnalizacji błędu.
• Elastyczność resetowania: Możliwość wyboru między trybem automatycznym a ręcznym pozwala na dostosowanie logiki pracy układu do wymagań technologicznych.
• Funkcja STOP i sygnalizacja: Pozwala na bezpieczne przerwanie pracy obwodu oraz szybką diagnostykę stanu urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w przemyśle. Przekaźnik TF42-10 spełnia wymagania normy IEC/EN 60947-4-1 oraz IEC/EN 60947-5-1, co czyni go zaufanym komponentem w systemach automatyki niskiego napięcia. Posiada certyfikację dopuszczającą go do użytku na rynkach globalnych, zapewniając zgodność z dyrektywami dotyczącymi aparatury łączeniowej i sterowniczej.

Zastosowanie

Przekaźnik termiczny TF42-10 znajduje szerokie zastosowanie w ochronie silników trójfazowych prądu przemiennego (AC). Jest idealnym rozwiązaniem dla napędów pomp, wentylatorów, przenośników oraz sprężarek, gdzie kluczowa jest ochrona przed skutkami przeciążenia oraz zaniku fazy. Dzięki możliwości bezpośredniego montażu na stycznikach blokowych ABB, urządzenie pozwala na znaczną oszczędność miejsca w rozdzielnicy oraz skrócenie czasu prefabrykacji układów rozruchowych typu bezpośredniego (DOL).

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki systemowi bezpośredniego wtyku do zacisków stycznika. Poniżej znajdują się kluczowe wytyczne instalacyjne:

• Podłączenie: Wykorzystanie zacisków śrubowych zapewnia trwały i pewny styk elektryczny. Należy przestrzegać zalecanego momentu dokręcania, aby uniknąć przegrzewania się punktów styku.
• Nastawa prądu: Przed uruchomieniem należy ustawić pokrętło nastawcze na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Opcjonalny montaż oddzielny: W przypadku braku możliwości montażu bezpośredniego, należy zastosować dedykowany zestaw montażowy (dostępny jako akcesorium), który umożliwia montaż przekaźnika na standardowej szynie DIN 35 mm.
• Okablowanie pomocnicze: Styki NC i NO powinny być podłączone zgodnie ze schematem sterowania, aby zapewnić skuteczne odłączenie zasilania cewki stycznika w momencie awarii.

FAQ

1. Czy przekaźnik TF42-10 chroni przed zwarciem?
Nie, przekaźnik termiczny służy wyłącznie do ochrony przed przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłącznik nadprądowy.

2. Co oznacza klasa wyzwalania 10?
Klasa 10 oznacza, że przy obciążeniu prądem o wartości 7,2-krotności prądu nastawionego, urządzenie wyzwoli w czasie od 2 do 10 sekund. Jest to standardowa klasa dla większości aplikacji silnikowych.

3. Czy urządzenie można zresetować zdalnie?
Standardowo reset odbywa się ręcznie na urządzeniu lub automatycznie po ostygnięciu bimetalu. Zdalny reset jest możliwy przy zastosowaniu dodatkowych akcesoriów mechanicznych lub elektrycznych oferowanych przez ABB.
