Przekaźnik przeciążeniowy 7,0-10A ochrona silnika S00, Class 10, montaż na styczniku | 3RU2116-1JB0 Siemens

Alternatywny kod produktu: 3RU21161JB0

Opis i Kluczowe Cechy

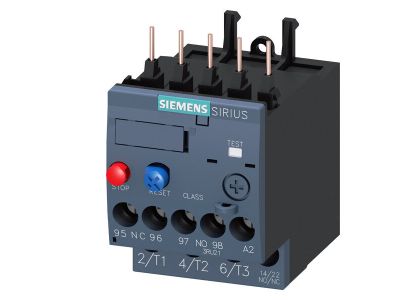

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2116-1JB0 przeznaczony do ochrony silników przed przeciążeniem i zanikiem fazy. Zakres nastawczy 7,0–10 A oraz klasa wyzwalania Class 10 umożliwiają precyzyjne dopasowanie do prądu znamionowego odbiornika przy normalnym rozruchu. Urządzenie montowane jest bezpośrednio na styczniku w rozmiarze S00, co oszczędza miejsce w szafie sterowniczej i upraszcza okablowanie.

• Zakres nastawczy 7,0–10 A: umożliwia dokładne ustawienie progu zadziałania, zapobiegając niebezpiecznemu przegrzaniu uzwojeń silnika przy przeciążeniu.
• Klasa wyzwalania Class 10: gwarantuje szybkie wyłączenie w przypadku przeciążeń, zapewniając ochronę typową dla normalnego rozruchu (np. wentylatory, pompy).
• Ochrona przed zanikiem fazy: wykrywa brak jednej z faz i odłącza zasilanie, zapobiegając pracy dwufazowej i uszkodzeniu silnika.
• Montaż bezpośredni na styczniku S00: redukuje liczbę połączeń przewodów oraz skraca czas instalacji w porównaniu z oddzielnym montażem na szynie.
• Dopuszczenia międzynarodowe (IEC, UL/CSA, ATEX, IECEx): umożliwiają stosowanie w instalacjach na całym świecie oraz w strefach zagrożonych wybuchem.

Zgodność z Normami

Przekaźnik 3RU2116-1JB0 posiada dopuszczenia zgodne z normami IEC, UL/CSA oraz ATEX i IECEx, co potwierdza jego przydatność w zastosowaniach globalnych oraz w środowiskach potencjalnie wybuchowych. Certyfikat CE zapewnia zgodność z wymaganiami Unii Europejskiej.

Zastosowanie

Przekaźnik przeciążeniowy SIRIUS 3RU2116-1JB0 jest przeznaczony do ochrony trójfazowych silników asynchronicznych w układach o normalnym rozruchu. Sprawdza się w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zanikiem fazy.

• Ochrona silników napędzających wentylatory, pompy, sprężarki i przenośniki w liniach produkcyjnych.
• Stosowanie w rozdzielnicach sterowniczych maszyn – jako element układu rozruchowego wraz ze stycznikiem.
• Instalacje w strefach zagrożonych wybuchem (ATEX, IECEx), np. w przemyśle chemicznym, petrochemicznym i wydobywczym.
• Modernizacja starszych rozwiązań – kompatybilność z systemem SIRIUS S00 umożliwia łatwą wymianę bez zmiany konstrukcji szafy.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia. Przekaźnik należy zamontować bezpośrednio na styczniku S00, zgodnie z dokumentacją techniczną producenta. Przewody zasilające i silnikowe należy dobrać do prądu znamionowego silnika – zaleca się przekrój odpowiedni dla maksymalnego prądu roboczego. Momenty dokręcania śrub przyłączeniowych muszą być zgodne z wartościami podanymi w instrukcji montażu, aby uniknąć przegrzania połączeń.

FAQ

• Czy przekaźnik 3RU2116-1JB0 można montować samodzielnie, czy tylko na styczniku? Jest przeznaczony wyłącznie do montażu bezpośredniego na styczniku w rozmiarze S00 (np. 3RT20). Montaż swobodny nie jest przewidziany dla tego wariantu.
• Jaka jest klasa wyzwalania i do jakiego rozruchu jest odpowiednia? Klasa wyzwalania to Class 10, co oznacza, że przekaźnik wyłączy silnik w czasie od 7,2 s do 10 s przy prądzie 7,2-krotności nastawy – typowo dla normalnego rozruchu (wentylatory, pompy, kompresory).
• Jakie dopuszczenia posiada ten przekaźnik? Produkt jest certyfikowany zgodnie z IEC, posiada aprobaty UL/CSA, a także dopuszczenie do pracy w strefach zagrożonych wybuchem ATEX oraz IECEx.
