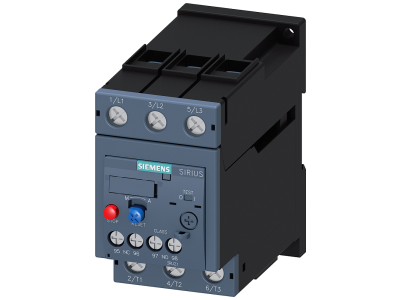

Przekaźnik przeciążeniowy 54-65A do ochrony silnika, Class 10 montaż swobodny | 3RU2136-4JB1 Siemens

Alternatywny kod produktu: 3RU21364JB1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy Siemens SIRIUS 3RU2136-4JB1 to termiczne urządzenie zabezpieczające silniki przed skutkami przeciążenia. Zaprojektowany do montażu swobodnego, oferuje zakres regulacji prądu od 54 do 65 A oraz klasę wyzwalania Class 10, co gwarantuje szybką i skuteczną reakcję w przypadku przeciążeń. Dzięki solidnej konstrukcji idealnie nadaje się do zastosowań w przemysłowych układach napędowych.

• Zakres regulacji prądu 54–65 A: Umożliwia precyzyjne dopasowanie do znamionowego prądu silnika, zapewniając optymalną ochronę przed przeciążeniem bez zbędnych wyłączeń.
• Klasa wyzwalania Class 10: Gwarantuje szybkie zadziałanie w przypadku przeciążeń – wyzwolenie następuje w czasie do 10 sekund przy 7,2-krotności prądu znamionowego, co chroni silnik przed uszkodzeniem termicznym.
• Montaż swobodny: Umożliwia instalację na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej, co zwiększa elastyczność aranżacji rozdzielnicy i ułatwia integrację z istniejącą aparaturą.
• Termiczna zasada działania: Wykorzystuje bimetalowy element pomiarowy, który reaguje na rzeczywisty prąd płynący przez silnik – rozwiązanie niezawodne i odporne na zakłócenia elektromagnetyczne.
• Przeznaczenie do ochrony silników: Specjalnie zaprojektowany do pracy w obwodach napędów elektrycznych, gdzie wymagana jest ciągła kontrola prądu i szybka reakcja na przeciążenie.

Zgodność z Normami

Przekaźnik przeciążeniowy Siemens 3RU2136-4JB1 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do montażu w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik przeciążeniowy serii SIRIUS 3RU znajduje zastosowanie wszędzie tam, gdzie niezbędna jest skuteczna ochrona silników elektrycznych przed skutkami przeciążeń. Sprawdzi się zarówno w nowych, jak i modernizowanych instalacjach przemysłowych.

• Ochrona silników asynchronicznych w układach napędowych maszyn produkcyjnych, pomp, wentylatorów i sprężarek.
• Zabezpieczanie silników w systemach HVAC, transportu taśmowego oraz obrabiarek sterowanych numerycznie.
• Stosowanie w rozdzielnicach głównych i pomocniczych zakładów przemysłowych, gdzie wymagana jest niezawodna praca przy prądach do 65 A.
• Idealny do zastosowań wymagających montażu swobodnego – tam, gdzie nie ma potrzeby bezpośredniego łączenia ze stycznikiem.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej z wykorzystaniem otworów montażowych. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z wartością prądu znamionowego silnika oraz obowiązującymi przepisami. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki jest zakres regulacji prądu tego przekaźnika? Regulacja prądu wyzwalania obejmuje zakres od 54 A do 65 A, co pozwala na precyzyjne dopasowanie do znamionowego prądu chronionego silnika.
• Co oznacza klasa wyzwalania Class 10? Klasa wyzwalania Class 10 oznacza, że przekaźnik zadziała w czasie nie dłuższym niż 10 sekund przy prądzie równym 7,2-krotności nastawionego prądu znamionowego. Zapewnia to szybką ochronę przed przeciążeniem, typową dla standardowych zastosowań silnikowych.
• Czy ten przekaźnik można montować bezpośrednio na styczniku? Model 3RU2136-4JB1 przeznaczony jest do montażu swobodnego – nie jest przystosowany do bezpośredniego łączenia mechanicznego ze stycznikiem. Można go instalować samodzielnie na szynie DIN lub płycie montażowej.
