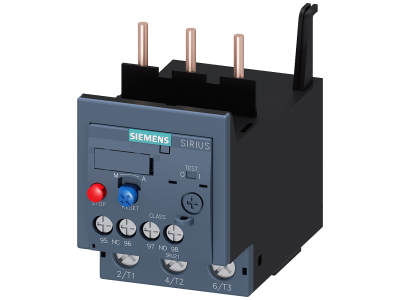

Przekaźnik przeciążeniowy 54-65A do ochrony silnika, Class 10, montaż na styczniku | 3RU2136-4JB0 Siemens

Alternatywny kod produktu: 3RU21364JB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy Siemens SIRIUS 3RU2136-4JB0 to termiczne zabezpieczenie silników i napędów przed skutkami przeciążenia. Działa na zasadzie pomiaru prądu, a zakres nastawczy 54–65 A pozwala dopasować ochronę do silników o znacznym poborze mocy. Klasa wyzwalania Class 10 zapewnia szybką reakcję w przypadku przeciążenia, minimalizując ryzyko uszkodzenia uzwojeń. Urządzenie przeznaczone jest do montażu bezpośrednio na styczniku, co upraszcza instalację i oszczędza miejsce w szafie sterowniczej.

• Zakres nastawczy 54–65 A: umożliwia precyzyjne dopasowanie do prądu znamionowego silnika, zapewniając skuteczną ochronę bez zbędnych wyłączeń.
• Klasa wyzwalania Class 10: gwarantuje szybkie zadziałanie w warunkach przeciążenia, co chroni silnik przed przegrzaniem i wydłuża jego żywotność.
• Montaż na styczniku: konstrukcja przystosowana do bezpośredniego łączenia ze stycznikami serii SIRIUS, co skraca czas instalacji i minimalizuje okablowanie.
• Pomiar prądu metodą termiczną: niezawodna zasada działania odwzorowująca rzeczywiste nagrzewanie się silnika, bez wpływu wahań napięcia.
• Kompaktowa budowa: oszczędza miejsce w rozdzielnicy i ułatwia aranżację układów sterowania.

Zgodność z Normami

Przekaźnik przeciążeniowy Siemens 3RU2136-4JB0 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Produkt spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co potwierdza jego bezpieczeństwo użytkowania w instalacjach przemysłowych.

Zastosowanie

Przekaźnik znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przeciążeniem, szczególnie w układach napędowych i automatyce budynkowej.

• Ochrona silników indukcyjnych w maszynach produkcyjnych, pompach i wentylatorach.
• Zabezpieczenie napędów w systemach HVAC, przenośnikach i dźwignicach.
• Współpraca ze stycznikami w układach rozruchu bezpośredniego i gwiazda-trójkąt.
• Element systemów sterowania PLC jako sygnalizacja stanu przeciążenia.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie należy zamocować bezpośrednio na styczniku zgodnie z dokumentacją producenta. Przewody przyłączeniowe dobrać do prądu znamionowego obwodu. Przed pierwszym uruchomieniem sprawdzić poprawność ustawienia zakresu prądowego oraz dokręcenie połączeń śrubowych momentem określonym w instrukcji.

FAQ

• Czy przekaźnik posiada podświetlenie lub sygnalizację zadziałania? Nie – w standardowym wyposażeniu nie przewidziano podświetlenia. Informację o zadziałaniu można uzyskać za pomocą zewnętrznej sygnalizacji lub styków pomocniczych stycznika.
• Jaki stopień ochrony ma przekaźnik? Producent nie podaje w dokumentacji konkretnego stopnia IP. W typowych warunkach pracy w szafie sterowniczej urządzenie należy montować w miejscu suchym i zabezpieczonym przed pyłem oraz wilgocią.
• Czy przekaźnik może być stosowany do ochrony silników jednofazowych? Przekaźnik przeznaczony jest do pracy w obwodach trójfazowych. W przypadku silników jednofazowych należy dobrać urządzenie dedykowane do takiego zastosowania.
