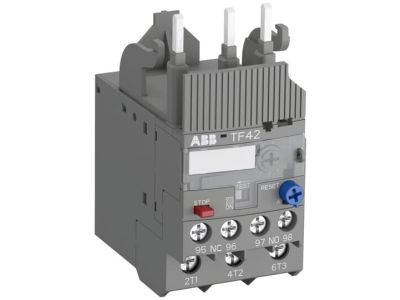

Przekaźnik termiczny 5,7-7,6A kl. 10A, TF42-7.6, zaciski śrubowe | 1SAZ721201R1040 ABB

Alternatywny kod produktu: 1SAZ721201R1040

Opis i Kluczowe Cechy

Przekaźnik termiczny TF42-7.6 (symbol 1SAZ721201R1040) to ekonomiczne elektromechaniczne urządzenie zabezpieczające obwód główny, przeznaczone do ochrony silników przed przeciążeniem i zanikiem fazy. Oferuje zakres nastaw prądu 5,7–7,6 A oraz klasę wyzwalania 10A, co zapewnia szybką i niezawodną reakcję przy minimalnym ryzyku uszkodzenia napędu. Wyposażony w zaciski śrubowe ułatwiające pewne okablowanie.

• Zakres nastaw prądu 5,7–7,6 A: umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, minimalizując ryzyko fałszywych wyłączeń.
• Klasa wyzwalania 10: gwarantuje szybkie zadziałanie w przypadku przeciążenia, co chroni silnik przed przegrzaniem i uszkodzeniem izolacji.
• Styki pomocnicze: NC (wyzwalający) i NO (sygnałowy): umożliwiają sygnalizację stanu zadziałania oraz blokadę obwodu sterowania.
• Kompensacja temperatury otoczenia: zapewnia stabilność nastaw w zmiennych warunkach środowiskowych, zwiększając niezawodność ochrony.
• Wybór trybu resetowania (automatyczny/ręczny) oraz funkcja STOP: daje elastyczność w dostosowaniu do wymagań instalacji oraz ułatwia obsługę serwisową.

Zgodność z Normami

Przekaźnik TF42-7.6 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach spełniających wymagania dyrektywy niskonapięciowej.

Zastosowanie

Przekaźnik termiczny TF42-7.6 znajduje zastosowanie w sterowaniu i zabezpieczaniu silników elektrycznych w różnych gałęziach przemysłu.

• Ochrona silników przed przeciążeniem i zanikiem fazy w układach napędowych pomp, wentylatorów, sprężarek.
• Współpraca ze stycznikami blokowymi w rozdzielnicach sterowniczych.
• Zabezpieczanie obwodów odbiorników w automatyce budynkowej i przemysłowej.
• Stosowanie jako element zabezpieczający w systemach transportu materiałów (taśmociągi, podajniki).

Wskazówki Montażowe

Montaż przekaźnika termicznego TF42-7.6 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się bezpośrednio na styczniku blokowym lub na szynie TH35 (DIN) przy użyciu dedykowanych zestawów montażowych (dostępne jako wyposażenie dodatkowe). Przekrój przewodów należy dobrać do prądu obciążenia, a moment dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta.

FAQ

• Czy przekaźnik TF42-7.6 posiada podświetlenie lub wskaźnik LED? Nie, przekaźnik nie jest wyposażony w podświetlenie. Sygnalizacja zadziałania odbywa się za pomocą mechanicznego wskaźnika wyłączenia oraz przez styk sygnałowy NO.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Dokumentacja producenta nie podaje stopnia ochrony obudowy. Zaleca się montaż w rozdzielnicy zapewniającej odpowiednią ochronę przed dotykiem i ciałami stałymi (np. co najmniej IP20).
• Czy można ustawić tryb pracy styku (NC/NO) na stałe? Tak, przekaźnik posiada oddzielne styki NC (wyzwalający) i NO (sygnałowy) o stałych funkcjach. Tryb resetowania (automatyczny lub ręczny) jest wybierany za pomocą przełącznika na urządzeniu.
