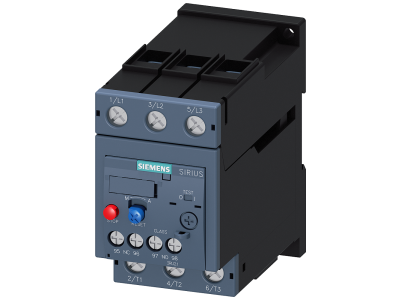

Przekaźnik przeciążeniowy 47-57A do ochrony silnika, Class 10 montaż swobodny | 3RU2136-4QB1 Siemens

Alternatywny kod produktu: 3RU21364QB1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny SIRIUS 3RU2136-4QB1 firmy Siemens przeznaczony jest do ochrony silników elektrycznych przed niedopuszczalnym wzrostem temperatury w wyniku przeciążenia lub zaniku fazy. Urządzenie o zakresie nastawczym 47–57 A i klasie wyzwalania 10 gwarantuje bezpieczne wyłączanie przy normalnym rozruchu. Przeznaczony do montażu swobodnego – na szynie TH35 lub bezpośrednio na płycie montażowej.

• Zakres nastawczy 47–57 A: precyzyjne dopasowanie do prądu znamionowego silnika, zapewniające skuteczną ochronę bez zbędnych wyłączeń.
• Klasa wyzwalania 10: optymalna charakterystyka dla normalnego rozruchu – chroni przewody i uzwojenia przed przegrzaniem przy przeciążeniu.
• Ochrona przed zanikiem fazy: wykrywa brak jednej fazy i wyłącza silnik, zabezpieczając go przed pracą niesymetryczną i uszkodzeniem.
• Dopuszczenia międzynarodowe: zgodność z normami IEC i UL/CSA oraz dopuszczenie do stosowania w strefach zagrożonych wybuchem ATEX i IEC Ex – wszechstronność zastosowań.
• Montaż swobodny: elastyczność instalacji – na szynie DIN TH35 lub bezpośrednie mocowanie na płycie, co ułatwia zabudowę w szafach sterowniczych.

Zgodność z Normami

Przekaźnik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA. Posiada dopuszczenie do pracy w strefach zagrożonych wybuchem zgodnie z ATEX i IEC Ex. Urządzenie nosi oznaczenie CE.

Zastosowanie

Przekaźnik przeciążeniowy SIRIUS 3RU2136-4QB1 stosowany jest do ochrony silników trójfazowych w instalacjach przemysłowych, komercyjnych oraz w strefach Ex.

• Ochrona silników pomp, wentylatorów, kompresorów i taśmociągów o prądzie znamionowym 47–57 A.
• Zabezpieczenie przeciążeniowe w układach ze stycznikami – montaż swobodny w szafach sterowniczych.
• Automatyka budynkowa i przemysłowa – ochrona silników w klimatyzacji, wentylacji i napędach bram.
• Instalacje w strefach zagrożonych wybuchem (ATEX / IEC Ex) – dodatkowy poziom bezpieczeństwa.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez personel z odpowiednimi kwalifikacjami (uprawnienia SEP). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekaźnik mocowany jest na szynie TH35 lub bezpośrednio do płyty za pomocą elementów mocujących. Przekroje przewodów należy dobrać do przewidywanego prądu obciążenia. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki jest zakres nastawczy przekaźnika 3RU2136-4QB1? Zakres regulacji wynosi 47–57 A, co pozwala na precyzyjne dopasowanie do konkretnego silnika.
• Czy przekaźnik chroni przed zanikiem fazy? Tak, urządzenie wykrywa brak jednej fazy i wyłącza silnik, zapobiegając jego uszkodzeniu.
• Czy można go zamontować na szynie DIN? Tak, montaż swobodny umożliwia instalację na szynie TH35 lub bezpośrednio na płycie montażowej.
