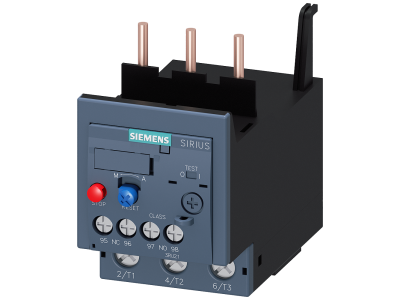

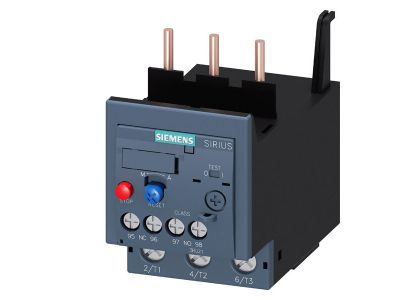

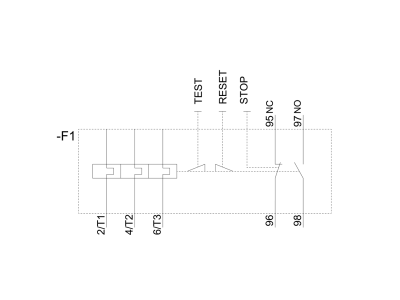

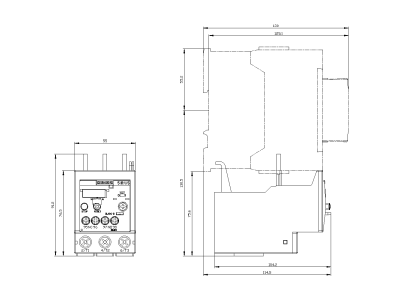

Przekaźnik przeciążeniowy 40-50A do ochrony silnika, Class 10, montaż na styczniku | 3RU2136-4HB0 Siemens

Alternatywny kod produktu: 3RU21364HB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2136-4HB0 z zakresem nastawczym 40-50 A i klasą wyzwalania Class 10 służy do ochrony silników elektrycznych przed niedopuszczalnym wzrostem temperatury w wyniku przeciążenia lub zaniku fazy. Dzięki możliwości montażu bezpośrednio na styczniku (lub swobodnego) urządzenie oszczędza miejsce w szafie sterowniczej i upraszcza okablowanie. Kompatybilność z akcesoriami dla rozmiarów S00–S3 oraz dopuszczenia IEC, UL/CSA i ATEX/IEC Ex gwarantują uniwersalność i bezpieczeństwo w różnych zastosowaniach przemysłowych.

• Zakres nastawczy 40-50 A: Pozwala precyzyjnie dobrać próg zadziałania do prądu znamionowego silnika, minimalizując ryzyko uszkodzeń przy jednoczesnym unikaniu zbędnych wyłączeń.
• Klasa wyzwalania Class 10: Zapewnia szybkie odłączenie w warunkach przeciążenia, odpowiednia dla silników o normalnym rozruchu, chroni uzwojenia przed przegrzaniem.
• Ochrona przed zanikiem fazy: Reaguje na utratę jednej z faz zasilania, zapobiegając pracy silnika w warunkach asymetrii prądowej, która prowadzi do nadmiernego nagrzewania.
• Montaż na styczniku (lub swobodny): Umożliwia bezpośrednie sprzężenie z wybranymi stycznikami Siemensa, redukując liczbę połączeń i skracając czas instalacji; wersja swobodna daje elastyczność w aranżacji szafy.
• Międzynarodowe dopuszczenia (IEC, UL/CSA, ATEX/IEC Ex): Potwierdzają zgodność z rygorystycznymi normami bezpieczeństwa i umożliwiają stosowanie w strefach zagrożonych wybuchem oraz na rynkach globalnych.
• Opcje przyłącza śrubowego i sprężynowego: Umożliwiają wybór metody podłączenia w zależności od wymagań środowiskowych – sprężynowe zapewnia odporność na wibracje i skraca czas montażu, śrubowe daje pewność stałego kontaktu.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RU2136-4HB0 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co gwarantuje jego bezpieczeństwo i niezawodność w instalacjach elektrycznych na całym świecie. Ponadto urządzenie posiada dopuszczenie do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz normą IEC Ex, pod warunkiem zastosowania zgodnie z dokumentacją producenta.

Zastosowanie

Przekaźnik przeznaczony jest przede wszystkim do termicznej ochrony silników indukcyjnych trójfazowych o prądzie znamionowym w zakresie 40-50 A. Sprawdza się w układach, gdzie wymagane jest szybkie wyłączenie przy przeciążeniu lub zaniku fazy.

• Ochrona silników napędzających pompy, wentylatory, sprężarki i taśmociągi w przemyśle.
• Sterowanie i zabezpieczenie silników w maszynach budowlanych oraz liniach produkcyjnych.
• Zastosowania w automatyce budynkowej (np. centrale wentylacyjne, klimatyzatory) wymagające kompaktowej zabudowy na styczniku.
• Praca w strefach zagrożonych wybuchem (ATEX/IEC Ex) – np. w przemyśle chemicznym, rafineryjnym czy młynach – po spełnieniu dodatkowych wymogów instalacyjnych.

Wskazówki Montażowe

Montaż oraz demontaż przekaźnika przeciążeniowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośredniego mocowania do stycznika (w zależności od wersji). Przekroje przewodów należy dobrać do prądu znamionowego zgodnie z normami instalacyjnymi, a moment dokręcania zacisków – stosownie do dokumentacji technicznej producenta. Zapewnić odpowiednią wentylację w szafie sterowniczej, aby nie przekroczyć dopuszczalnej temperatury otoczenia.

FAQ

• Czy przekaźnik 3RU2136-4HB0 nadaje się do ochrony silników jednofazowych? Nie, urządzenie zaprojektowano dla silników trójfazowych. Ochrona przed zanikiem fazy jest aktywna tylko w układzie 3-fazowym. Do silników jednofazowych należy stosować przekaźniki termiczne bez tej funkcji.
• Jaka jest klasa wyzwalania i co oznacza Class 10? Class 10 oznacza, że przekaźnik wyzwala w czasie do 10 sekund przy prądzie 7,2-krotności nastawionego prądu. To standard dla silników o normalnym rozruchu (np. wentylatory, pompy). W przypadku ciężkiego rozruchu (długi czas) należy wybrać wyższą klasę, np. Class 20.
• Czy możliwy jest montaż swobodny, bez stycznika? Tak, przekaźnik dostępny jest w wersji do montażu swobodnego (z osobnymi uchwytami). Należy wtedy zastosować odpowiednie akcesoria mocujące i zapewnić prawidłowe połączenie elektryczne. W przypadku montażu na styczniku konieczne jest sprawdzenie kompatybilności mechanicznej (seria SIRIUS S00–S3).
