Przekaźnik termiczny 4,2-5,7A kl. 10A, TF42-5.7, zaciski śrubowe | 1SAZ721201R1038 ABB

Alternatywny kod produktu: 1SAZ721201R1038

Opis i Kluczowe Cechy

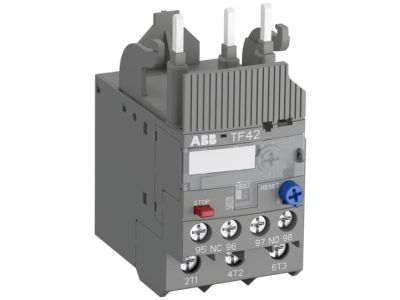

Przekaźnik termiczny TF42-5.7 (symbol 1SAZ721201R1038) to elektromechaniczne urządzenie zabezpieczające obwód główny, przeznaczone do ochrony silników przed przeciążeniem i zanikiem fazy. Urządzenie oferuje zakres nastaw prądu 4,2–5,7 A oraz klasę wyzwalania 10, co zapewnia szybkie i niezawodne odłączanie zasilania w przypadku przeciążenia. Wyposażone w zaciski śrubowe, przystosowane do bezpośredniego montażu na stycznikach blokowych.

• Zakres nastaw 4,2–5,7 A: Precyzyjne dopasowanie do prądu znamionowego silnika, gwarantujące skuteczną ochronę bez ryzyka zbędnych wyłączeń.
• Klasa wyzwalania 10: Szybkie zadziałanie w warunkach przeciążenia, minimalizujące ryzyko uszkodzenia uzwojeń silnika.
• Styk wyzwalający (NC) i styk sygnałowy (NO): Osobne obwody do odłączania stycznika i sygnalizacji zadziałania, ułatwiające integrację z układami sterowania.
• Kompensacja temperatury: Utrzymuje stałą charakterystykę wyzwalania w zmiennych warunkach otoczenia, zwiększając precyzję ochrony.
• Mechanizm bezwyzwalający oraz funkcja STOP: Gwarantuje wyzwolenie nawet przy zablokowanych stykach oraz umożliwia lokalne zatrzymanie silnika.
• Wybór resetu automatycznego lub ręcznego: Elastyczność konfiguracji – automatyczny restart po ustąpieniu przeciążenia lub ręczne potwierdzenie po usunięciu usterki.
• Sygnalizacja wyłączenia: Wizualny wskaźnik na obudowie informuje o zadziałaniu zabezpieczenia, ułatwiając diagnostykę.
• Montaż bezpośrednio do styczników blokowych: Oszczędność miejsca w rozdzielnicy i skrócenie okablowania między elementami układu sterowania.

Zgodność z Normami

Przekaźnik termiczny TF42-5.7 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Urządzenie spełnia wymagania bezpieczeństwa dla elektromechanicznych przekaźników przeciążeniowych stosowanych w układach ochrony silników.

Zastosowanie

Przekaźnik termiczny TF42-5.7 znajduje zastosowanie w przemysłowych układach napędowych, gdzie wymagana jest ochrona silników trójfazowych przed przeciążeniem i zanikiem fazy. Dzięki kompaktowej budowie i możliwości montażu na stycznikach blokowych idealnie sprawdza się w rozdzielnicach sterowniczych oraz szafach automatyki.

• Ochrona silników asynchronicznych w maszynach produkcyjnych, pompach, wentylatorach i przenośnikach.
• Zabezpieczenie przed zanikiem fazy w sieciach trójfazowych – zapobiega pracy silnika na dwóch fazach.
• Współpraca ze stycznikami w układach załączania/odłączania odbiorników o wysokim prądzie rozruchowym.
• Element systemów automatyki budynkowej i przemysłowej, gdzie wymagane jest sygnalizowanie stanu przeciążenia do nadrzędnego sterownika PLC.

Wskazówki Montażowe

Montaż przekaźnika termicznego TF42-5.7 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie głównym i sterowniczym. Urządzenie montuje się bezpośrednio na styczniku blokowym (zgodnie z dokumentacją producenta), nie jest przeznaczone do szyny TH35. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego obwodu. Moment dokręcania śrub podaj producent w instrukcji dołączonej do wyrobu. Po zakończeniu montażu należy sprawdzić poprawność działania styku wyzwalającego (NC) i sygnałowego (NO) w całym zakresie nastaw.

FAQ

• Czy przekaźnik termiczny TF42-5.7 ma podświetlenie? Nie, urządzenie nie jest wyposażone w podświetlenie. Stan wyzwolenia sygnalizowany jest mechanicznie (sygnalizacja wyłączenia za pomocą wskaźnika na obudowie).
• Jaki jest stopień ochrony przekaźnika? Producent nie podaje konkretnego stopnia ochrony. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy lub szafy sterowniczej w suchych pomieszczeniach.
• W jakim trybie pracy działają styki przekaźnika? Styk wyzwalający jest normalnie zwarty (NC) – otwiera się podczas zadziałania zabezpieczenia. Styk sygnałowy jest normalnie otwarty (NO) – zamyka się po wyzwoleniu, umożliwiając sygnalizację lub przekazanie informacji do sterownika.
