Przekaźnik termiczny 32-50A do CEM/CEAM RE67.1D-50 | 004643416 Eti

Alternatywny kod produktu: RE67.1D-50

Opis i Kluczowe Cechy

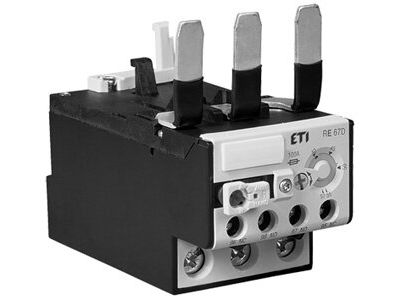

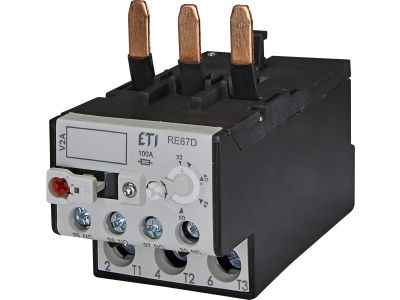

Przekaźnik termiczny o symbolu RE67.1D-50 (indeks 004643416) przeznaczony do współpracy z aparaturą serii CEM/CEAM. Zakres prądowy 32–50 A umożliwia precyzyjne zabezpieczenie silników oraz innych odbiorników przed skutkami przeciążenia. Urządzenie zapewnia niezawodną ochronę termiczną w rozdzielnicach przemysłowych i instalacjach sterowania.

• Zakres prądowy 32–50 A: Umożliwia dopasowanie progu zadziałania do rzeczywistego obciążenia, chroniąc odbiorniki przed przegrzaniem i uszkodzeniem.
• Przeznaczenie do styczników CEM/CEAM: Gwarantuje mechaniczną i elektryczną kompatybilność, co ułatwia montaż i zapewnia pewną współpracę w układzie.
• Budowa bimetaliczna: Zapewnia powtarzalność charakterystyki wyzwalania, co przekłada się na dokładną ochronę przeciążeniową.
• Łatwa regulacja prądu: Prosty mechanizm nastawczy umożliwia szybkie ustawienie wymaganego progu bez użycia specjalistycznych narzędzi.
• Kompaktowa konstrukcja: Umożliwia zabudowę w standardowej rozdzielnicy bez konieczności zwiększania ilości miejsca.

Zgodność z Normami

Produkt spełnia wymagania dyrektywy niskonapięciowej i posiada oznakowanie CE. Zaprojektowany zgodnie z obowiązującymi europejskimi normami dla przekaźników termicznych, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik termiczny RE67.1D-50 znajduje zastosowanie w układach zabezpieczenia silników elektrycznych oraz innych odbiorników prądu przemiennego.

• Ochrona silników w maszynach przemysłowych (pompy, wentylatory, sprężarki) przed przeciążeniem i zanikiem faz.
• Współpraca ze stycznikami w układach sterowania – zapewnia kompleksowe zabezpieczenie w szafach rozdzielczych.
• Zabezpieczanie obwodów odbiorników w automatyce budynkowej – ochrona przed długotrwałym przeciążeniem.
• Stosowanie w instalacjach tymczasowych i stałych, gdzie wymagana jest niezawodna ochrona przeciążeniowa.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika termicznego mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie DIN TH35 (35 mm), typowej dla aparatury modułowej. Przewody należy dobrać do prądu obciążenia i zacisnąć zgodnie z dokumentacją producenta. Ustaw zakres prądowy za pomocą pokrętła regulacyjnego, a następnie sprawdź działanie wyzwolenia próbą ręczną (jeśli to możliwe). Po montażu upewnij się, że wszystkie połączenia są dokręcone zgodnie z zalecanym momentem obrotowym podanym w instrukcji.

FAQ

• Jaki jest zakres prądowy przekaźnika termicznego RE67.1D-50? Zakres regulacji prądu wynosi od 32 A do 50 A, co pozwala na dopasowanie do konkretnego obciążenia silnika.
• Czy przekaźnik termiczny RE67.1D-50 jest kompatybilny ze stycznikami CEM i CEAM? Tak, przekaźnik został zaprojektowany do bezpośredniego montażu na stycznikach serii CEM/CEAM, co zapewnia łatwe i szybkie połączenie.
• Czy przekaźnik termiczny wymaga osobnego zasilania do działania? Nie, przekaźnik termiczny działa pasywnie – nie potrzebuje dodatkowego zasilania. Prąd płynący przez obwód główny ogrzewa element bimetaliczny, który przy przekroczeniu nastawy wyzwala styk pomocniczy.
