Przekaźnik termiczny 29-35A kl. 10A, TF42-35, zaciski śrubowe | 1SAZ721201R1053 ABB

Alternatywny kod produktu: 1SAZ721201R1053

Opis i Kluczowe Cechy

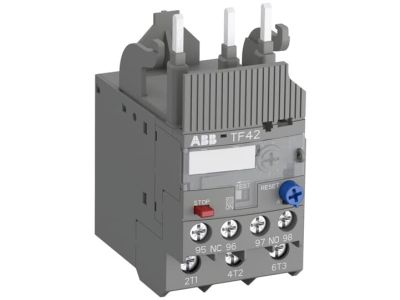

Przekaźnik termiczny TF42-35 (symbol 1SAZ721201R1053) to elektromechaniczne urządzenie zabezpieczające przeznaczone do ochrony silników przed przeciążeniem oraz zanikiem fazy. Dzięki klasie wyzwalania 10 zapewnia szybką i niezawodną reakcję w przypadku wzrostu prądu w obwodzie głównym. Zakres nastaw prądu 29–35 A umożliwia precyzyjne dopasowanie do parametrów chronionego silnika, co minimalizuje ryzyko uszkodzeń i przestojów. Przekaźnik wyposażono w zaciski śrubowe ułatwiające podłączenie przewodów.

• Zakres nastaw prądu 29–35 A: precyzyjna regulacja umożliwiająca dopasowanie zabezpieczenia do konkretnego silnika, zapobiegająca zbędnym wyłączeniom i chroniąca przed przeciążeniem.
• Klasa wyzwalania 10: szybkie zadziałanie w przypadku przeciążenia, co skraca czas nagrzewania silnika i zwiększa bezpieczeństwo instalacji.
• Styk wyzwalający NC + styk sygnałowy NO: oddzielna sygnalizacja zadziałania oraz możliwość odłączenia obwodu sterowania – ułatwia diagnostykę i integrację z systemami automatyki.
• Kompensacja temperatury otoczenia: stabilna charakterystyka wyzwalania niezależnie od zmian temperatury w rozdzielnicy, zapewniająca powtarzalną ochronę.
• Automatyczny i ręczny reset + mechanizm bezwyzwalający: elastyczność w przywracaniu pracy po wyłączeniu awaryjnym, a funkcja STOP umożliwia ręczne rozłączenie obwodu sterowania.

Zgodność z Normami

Przekaźnik termiczny TF42-35 został zaprojektowany zgodnie z wymaganiami norm europejskich oraz oznakowany certyfikatem CE. Jego konstrukcja spełnia standardy branżowe dla elektromechanicznych urządzeń zabezpieczających silniki.

Zastosowanie

Przekaźnik termiczny TF42-35 znajduje zastosowanie w układach sterowania i ochrony silników elektrycznych, szczególnie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zanikiem fazy. Montowany bezpośrednio do styczników blokowych upraszcza zabudowę w szafach sterowniczych.

• Ochrona silników w napędach pomp, wentylatorów, sprężarek i przenośników w przemyśle oraz budynkach komercyjnych.
• Zabezpieczenie odbiorników trójfazowych w instalacjach automatyki przemysłowej i maszynach produkcyjnych.
• Element układów start/stop silników sterowanych za pomocą styczników, gdzie wymagany jest dodatkowy styk sygnałowy do PLC lub systemów nadzoru.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach jako kompaktowe zabezpieczenie silnikowe z funkcją ręcznego resetu.

Wskazówki Montażowe

Montaż przekaźnika termicznego TF42-35 może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całym obwodzie. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) lub bezpośrednio do stycznika blokowego. Należy stosować moment dokręcania zacisków śrubowych zgodnie z dokumentacją producenta, a przekrój podłączanych przewodów dobrać do prądu znamionowego obwodu. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że instalacja nie znajduje się pod napięciem.

FAQ

• Czy przekaźnik termiczny TF42-35 ma podświetlenie? Nie, przekaźnik TF42-35 nie jest wyposażony w podświetlenie. Sygnalizacja zadziałania odbywa się poprzez mechaniczny wskaźnik na obudowie.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje konkretnego stopnia ochrony IP dla samego przekaźnika. Urządzenie przeznaczone jest do montażu w rozdzielnicy, gdzie typowa ochrona zapewniana jest przez obudowę (np. IP20 dla szaf sterowniczych).
• W jakim trybie pracują styki – NC i NO? Styk wyzwalający (NC) w normalnych warunkach jest zwarty i rozwiera się po zadziałaniu zabezpieczenia. Styk sygnałowy (NO) jest rozwarty i zwiera się po wyłączeniu, służąc do przekazania informacji do układu sterowania.
