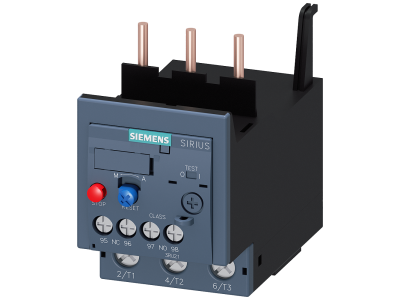

Przekaźnik przeciążeniowy 28-40A do ochrony silnika, CLASS 10 | 3RU2136-4FB0 Siemens

Alternatywny kod produktu: 3RU21364FB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny SIRIUS 3RU2 firmy Siemens, model 3RU2136-4FB0, przeznaczony do ochrony silników przed przeciążeniem i zanikiem fazy. Oferuje zakres nastawczy prądu od 28 do 40 A i klasę wyzwalania CLASS 10, co zapewnia skuteczną ochronę przy normalnym rozruchu bez zbędnych wyłączeń. Urządzenie należy do elastycznego i ekonomicznego systemu modułowego SIRIUS.

• Zakres nastawczy 28–40 A: umożliwia precyzyjne dopasowanie prądu wyzwalania do znamionowych parametrów chronionego silnika, minimalizując ryzyko przegrzania przy jednoczesnym unikaniu fałszywych zadziałań.
• Klasa wyzwalania CLASS 10: gwarantuje wyzwolenie w czasie odpowiednim dla silników o normalnym rozruchu (np. wentylatory, pompy), chroniąc uzwojenia przed skutkami przeciążenia.
• Ochrona przed zanikiem fazy: zabezpiecza silnik przed pracą dwufazową, która prowadzi do szybkiego wzrostu temperatury i uszkodzenia izolacji.
• Uniwersalne dopuszczenia: spełnia wymagania norm IEC i UL/CSA, a także może być stosowany w strefach zagrożonych wybuchem (ATEX, IEC Ex) – rozszerza możliwości zastosowania w różnych gałęziach przemysłu.
• Kompatybilność z systemem SIRIUS: akcesoria pasują do wszystkich rozmiarów od S00 do S3, co upraszcza rozbudowę i wymianę podzespołów w szafie sterowniczej.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RU2136-4FB0 jest zgodny z międzynarodowymi normami IEC i UL/CSA oraz posiada certyfikację CE. Dodatkowo dopuszczony jest do stosowania w warunkach zagrożenia wybuchem zgodnie z dyrektywą ATEX i normą IEC Ex, co potwierdza jego wysoką jakość i bezpieczeństwo w wymagających aplikacjach.

Zastosowanie

Przekaźnik przeznaczony jest do ochrony trójfazowych silników indukcyjnych przed przeciążeniem i zanikiem fazy w układach o normalnym rozruchu. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących układów sterowania.

• Ochrona silników w wentylatorach, pompach, sprężarkach i innych maszynach o lekkim lub średnim rozruchu.
• Montaż w szafach sterowniczych instalacji przemysłowych, komercyjnych i infrastrukturalnych (np. HVAC, wodociągi).
• Integracja z systemami automatyki budynkowej i przemysłowej jako element zabezpieczający styczniki i rozruszniki.
• Stosowanie w strefach zagrożonych wybuchem (ATEX/IEC Ex) – kopalnie, chemia, rafinerie.

Wskazówki Montażowe

Montaż i uruchomienie przekaźnika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie DIN TH35 (zgodnie ze standardem dla aparatury modułowej). Przekrój przewodów należy dobrać do prądu znamionowego silnika oraz warunków zabudowy. Momenty dokręcania zacisków oraz zalecane narzędzia podano w dokumentacji producenta – ich niedotrzymanie może wpłynąć na parametry ochronne i bezpieczeństwo.

FAQ

• Jak ustawić wartość prądu wyzwalania? Za pomocą pokrętła regulacyjnego na przednim panelu, w zakresie 28–40 A. Nastawę należy dobrać do prądu znamionowego silnika (z tabliczki znamionowej).
• Czy przekaźnik chroni przed zanikiem fazy? Tak – model 3RU2136-4FB0 wykrywa brak jednej z faz i wyzwala wyłączenie, zapobiegając pracy dwufazowej silnika.
• Co oznacza klasa wyzwalania CLASS 10? Klasa 10 oznacza, że przekaźnik wyzwala w czasie do 10 sekund przy prądzie równym 7,2-krotności nastawionego prądu. Jest to standard dla silników o normalnym rozruchu (np. wentylatory, pompy).
