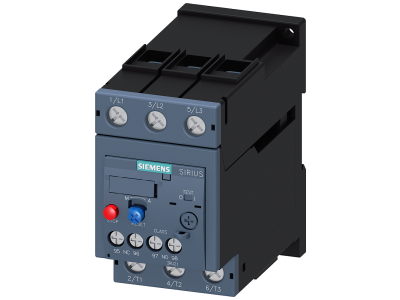

Przekaźnik przeciążeniowy 28-40A do ochrony silnika, CLASS 10 | 3RU2136-4FB1 Siemens

Alternatywny kod produktu: 3RU21364FB1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny SIRIUS 3RU2 o symbolu 3RU2136-4FB1 przeznaczony jest do ochrony silników i innych odbiorników przed niedopuszczalnym wzrostem temperatury spowodowanym przeciążeniem lub zanikiem fazy. Urządzenie oferuje zakres nastawczy prądu wyzwalania 28–40 A oraz klasę wyzwalania CLASS 10, co zapewnia skuteczną ochronę przy normalnym rozruchu silnika. Dzięki kompaktowej budowie i uniwersalnym akcesoriom pasuje do systemu modułowego SIRIUS w rozmiarach od S00 do S3.

• Zakres nastawczy 28–40 A: umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, minimalizując ryzyko zbędnych wyłączeń.
• Klasa wyzwalania CLASS 10: gwarantuje szybkie zadziałanie w warunkach przeciążenia (maks. 10 s przy prądzie 7,2×I_n), co zapobiega przegrzaniu uzwojeń.
• Ochrona przed zanikiem fazy: wykrywa utratę jednej fazy i odłącza odbiornik, chroniąc silnik przed pracą na dwóch fazach i uszkodzeniem termicznym.
• Wersja z przyłączem śrubowym lub sprężynowym (zależnie od konfiguracji): zapewnia szybki, bezobsługowy i odporny na wibracje montaż – szczególnie w aplikacjach przemysłowych.
• Kompatybilność z systemem SIRIUS (S00–S3): akcesoria, takie jak bloki styków pomocniczych czy łączniki do styczników, są wspólne dla całej serii, co upraszcza projektowanie rozdzielnic.

Zgodność z Normami

Przekaźnik przeciążeniowy SIRIUS 3RU2136-4FB1 posiada międzynarodowe dopuszczenia, w tym zgodność z normami IEC oraz UL/CSA. Urządzenie może być stosowane w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz IEC Ex. Posiada certyfikat CE i spełnia wymagania europejskich norm bezpieczeństwa.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych i urządzeń napędowych. Dzięki szerokiemu zakresowi prądowemu i klasie wyzwalania CLASS 10 idealnie nadaje się do:

• Ochrony silników w maszynach przemysłowych – pompy, wentylatory, sprężarki.
• Sterowania i zabezpieczania napędów w systemach HVAC.
• Zastosowań w strefach Ex (ATEX/IEC Ex) – np. w przemyśle chemicznym czy wydobywczym.
• Montażu bezpośredniego na stycznikach lub na szynie DIN (za pomocą odpowiednich adapterów) w rozdzielnicach.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie można montować na szynie DIN TH35 lub bezpośrednio na styczniku SIRIUS (w zależności od wybranej wersji). Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, aby zapewnić prawidłowe przewodzenie prądu i odporność na wibracje.

FAQ

• Jaki jest stopień ochrony IP tego przekaźnika? Dane producenta nie precyzują stopnia IP. Standardowo aparatura modułowa w rozdzielnicy osiąga IP20, ale zalecamy montaż w obudowie o odpowiedniej szczelności dla danego środowiska.
• Czy przekaźnik ma wbudowaną sygnalizację zadziałania? W podstawowej wersji nie przewidziano podświetlenia ani wskaźnika optycznego. Sygnalizację można uzyskać poprzez zastosowanie opcjonalnego bloku styków pomocniczych.
• Jak dobrać zakres nastawczy do mojego silnika? Należy ustawić wartość prądu równą prądowi znamionowemu silnika (I_n). Dla silników o lekkim rozruchu klasa CLASS 10 jest wystarczająca; w przypadku ciężkiego rozruchu należy stosować przekaźniki z wyższą klasą (CLASS 20, 30).
