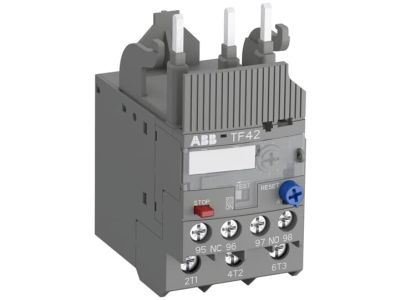

Przekaźnik termiczny 24-29A kl. 10A, TF42-29, zaciski śrubowe | 1SAZ721201R1052 ABB

Alternatywny kod produktu: 1SAZ721201R1052

Opis i Kluczowe Cechy

Przekaźnik termiczny przeciążeniowy TF42-29 (symbol 1SAZ721201R1052) to ekonomiczne, elektromechaniczne urządzenie zabezpieczające obwód główny, dedykowane do ochrony silników elektrycznych. Dzięki zakresowi nastawczemu 24–29 A oraz klasie wyzwalania 10 zapewnia niezawodne wykrywanie przeciążeń i zaniku fazy, minimalizując ryzyko uszkodzenia napędu. Wyposażony w zaciski śrubowe, ułatwia szybkie i pewne połączenie przewodów.

• Zakres nastawczy 24–29 A: precyzyjne dopasowanie do prądu znamionowego silnika, gwarantujące selektywną ochronę bez zbędnych wyłączeń.
• Klasa wyzwalania 10: szybka reakcja na przeciążenia (wyzwolenie w czasie poniżej 10 sekund przy 7,2×I_n), chroniąca uzwojenia przed przegrzaniem.
• Kompensacja temperatury otoczenia: utrzymanie stałej charakterystyki wyzwalania niezależnie od zmian temperatury w szafie sterowniczej.
• Styk wyzwalający (NC) i styk sygnałowy (NO): pierwszy umożliwia odcięcie obwodu sterowania, drugi przekazuje informację o zadziałaniu do układu nadzoru (PLC, sygnalizacja).
• Wybór trybu resetowania (automatyczny/ręczny) oraz funkcja STOP i sygnalizacja wyłączenia: elastyczne dopasowanie do wymagań aplikacji – od automatycznych linii produkcyjnych po serwis ręczny.

Zgodność z Normami

Przekaźnik termiczny TF42-29 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Urządzenie spełnia wymogi dyrektyw niskonapięciowej i EMC, co gwarantuje bezpieczną eksploatację w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik TF42-29 przeznaczony jest do bezpośredniego montażu na stycznikach blokowych, tworząc kompletny zestaw rozrusznika silnikowego. Sprawdza się w aplikacjach wymagających niezawodnej ochrony przeciążeniowej i kontroli ciągłości faz.

• Ochrona silników asynchronicznych w napędach pomp, wentylatorów, sprężarek i przenośników.
• Współpraca ze stycznikami w układach automatycznego sterowania maszynami i liniami produkcyjnymi.
• Monitorowanie obwodów w rozdzielnicach sterowniczych (jako element sygnalizacji zadziałania zabezpieczenia).
• Zastosowanie w instalacjach, gdzie wymagany jest wybór pomiędzy automatycznym a ręcznym resetem oraz funkcja STOP.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy przekaźniku termicznym mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem czynności bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się bezpośrednio na styczniku blokowym (zgodnym z danymi producenta) lub na szynie TH35 za pomocą opcjonalnych zestawów montażowych. Przekrój przewodów należy dobrać do prądu nastawczego (24–29 A) i obciążalności zacisków śrubowych. Moment dokręcania śrub podłączeniowych – stosuj się do dokumentacji technicznej producenta. Po instalacji wykonaj próbne zadziałanie w celu weryfikacji poprawności połączeń.

FAQ

• Jak ustawić próg zadziałania przekaźnika? Pokrętło nastawcze (skala 24–29 A) umożliwia precyzyjne ustawienie prądu wyzwalania. Dobierz wartość zgodnie z prądem znamionowym silnika (zwykle 0,58–1,0 × I_n w zależności od klasy wyzwalania).
• Czy przekaźnik ma sygnalizację zadziałania? Tak, wyposażony jest w styk sygnałowy NO oraz mechaniczną sygnalizację wyłączenia (np. czerwony wskaźnik), która informuje o stanie po wyzwoleniu.
• Jak zresetować przekaźnik po zadziałaniu? Możesz wybrać tryb automatyczny (samoczynny powrót po ostygnięciu bimetalów) lub ręczny (naciśnięcie przycisku reset). Wyboru dokonuje się przełącznikiem na przednim panelu. Funkcja STOP umożliwia ręczne wyłączenie bez odczekiwania na ostygnięcie.
