Przekaźnik przeciążeniowy 22-32A do ochrony silnika, CLASS 10 | 3RU2136-4EB0 Siemens

Alternatywny kod produktu: 3RU21364EB0

Opis i Kluczowe Cechy

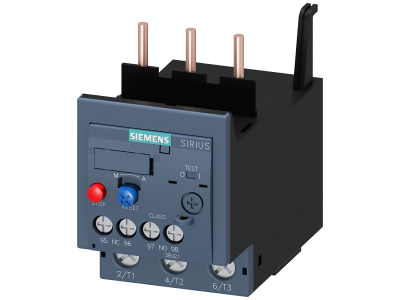

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2136-4EB0 to zaawansowane zabezpieczenie silników i innych odbiorników przed skutkami przeciążeń prądowych oraz zaniku fazy. Przeznaczony do normalnego rozruchu (klasa wyzwalania CLASS 10), oferuje płynną regulację zakresu nastawczego 22–32 A, co pozwala precyzyjnie dopasować ochronę do rzeczywistego obciążenia. Urządzenie wchodzi w skład modułowego systemu SIRIUS, gwarantującego elastyczność konfiguracji i ekonomiczną eksploatację.

• Zakres nastawczy 22–32 A: Umożliwia dokładne dostrojenie progu zadziałania do prądu znamionowego chronionego silnika, minimalizując ryzyko niepotrzebnych wyłączeń przy jednoczesnej pełnej ochronie przed przegrzaniem.
• Klasa wyzwalania CLASS 10: Zapewnia szybką reakcję w warunkach przeciążenia typowego dla silników o normalnym rozruchu, chroniąc uzwojenia przed termicznym uszkodzeniem.
• Ochrona przed zanikiem fazy: Wykrywa utratę jednej z faz i odłącza zasilanie, zapobiegając pracy dwufazowej silnika, która prowadzi do gwałtownego wzrostu temperatury.
• Międzynarodowe dopuszczenia IEC, UL/CSA oraz ATEX/IECEx: Potwierdzają bezpieczeństwo i zgodność z najważniejszymi normami światowymi, umożliwiając zastosowanie zarówno w standardowych instalacjach przemysłowych, jak i w strefach zagrożonych wybuchem.
• Kompatybilność z systemem SIRIUS: Łatwy montaż na stycznikach serii SIRIUS (rozmiary S00–S3) lub samodzielnie na szynie TH35. Akcesoria są uniwersalne dla całej rodziny, co upraszcza projektowanie rozdzielnic i modernizację układów.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RU2136-4EB0 spełnia wymagania międzynarodowych norm IEC oraz posiada aprobaty UL i CSA. Ponadto jest dopuszczony do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywami ATEX oraz normą IECEx. Urządzenie posiada oznakowanie CE i jest zgodne z odpowiednimi dyrektywami Unii Europejskiej.

Zastosowanie

Termiczny przekaźnik przeciążeniowy przeznaczony jest przede wszystkim do ochrony silników trójfazowych w układach napędowych. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna separacja odbiornika od sieci w przypadku przeciążenia lub asymetrii prądów.

• Ochrona silników pomp, wentylatorów, sprężarek i przenośników w przemyśle produkcyjnym i maszynowym.
• Zabezpieczenie odbiorników w instalacjach HVAC, systemach wodociągowych i kanalizacyjnych.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach zakładów przemysłowych oraz budynków użyteczności publicznej.
• Praca w warunkach zagrożenia wybuchem (strefy gazowe/pyłowe) po spełnieniu wymogów ATEX/IECEx dla danego obszaru.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie mocuje się na szynie montażowej TH35 (DIN) lub bezpośrednio do stycznika SIRIUS. Momenty dokręcania oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta – stosowanie nieodpowiednich połączeń może prowadzić do przegrzania i uszkodzenia przekaźnika.

FAQ

• Czy przekaźnik można stosować w strefach zagrożonych wybuchem? Tak, urządzenie posiada dopuszczenie ATEX oraz IECEx, co pozwala na jego instalację w obszarach gazowych i pyłowych zgodnie z odpowiednią klasyfikacją strefy.
• Jaki jest zakres nastawczy prądu dla modelu 3RU2136-4EB0? Zakres nastawczy wynosi 22–32 A. Należy go ustawić na wartość równą prądowi znamionowemu chronionego silnika.
• Czy przekaźnik działa automatycznie czy wymaga ręcznego resetu? Przekaźnik przeciążeniowy SIRIUS 3RU2 wyposażony jest w mechanizm wyzwalający – po zadziałaniu wymaga ręcznego zresetowania (przycisk reset) po ostygnięciu elementu termicznego. Szczegóły znajdują się w instrukcji obsługi.
