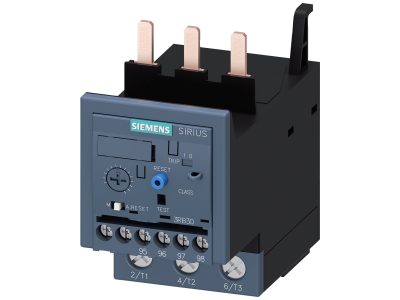

Przekaźnik termiczny 20-80A | 3RB3036-2WB0 Siemens

Alternatywny kod produktu: 3RB30362WB0

Opis i Kluczowe Cechy

Przekaźnik termiczny o symbolu 3RB3036-2WB0 przeznaczony do zabezpieczania silników asynchronicznych przed przeciążeniem. Dzięki zakresowi nastawczemu prądu od 20 do 80 A umożliwia precyzyjne dopasowanie do zabezpieczanego odbiornika, co minimalizuje ryzyko uszkodzenia uzwojeń w wyniku długotrwałego przeciążenia.

• Zakres nastawczy prądu 20–80 A: Pozwala na ochronę silników o zróżnicowanej mocy znamionowej, zapewniając elastyczność w doborze zabezpieczenia.
• Zabezpieczenie przed przeciążeniem: Chroni silnik przed przegrzaniem i uszkodzeniem mechanicznym, wydłużając żywotność napędu.
• Współpraca ze stycznikami: Może być montowany bezpośrednio na styczniku, tworząc zwarty układ rozruchowy (wymagana kompatybilność z odpowiednią serią).

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej oraz posiada oznaczenie CE. Jest zgodny z ogólnymi normami dotyczącymi aparatury łączeniowej i sterowniczej w zakresie zabezpieczeń silników. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik termiczny znajduje zastosowanie wszędzie tam, gdzie niezbędna jest ochrona silników elektrycznych przed skutkami przeciążeń. Polecany do układów sterowania i automatyki przemysłowej.

• Ochrona silników asynchronicznych w maszynach produkcyjnych, pompach, wentylatorach i kompresorach.
• Zabezpieczanie napędów w instalacjach HVAC, systemach transportu i obróbki materiałów.
• Współpraca z układami PLC i stycznikami w szafach sterowniczych – sygnalizacja stanu zadziałania.
• Integracja z rozrusznikami silnikowymi w aplikacjach wymagających ciągłej kontroli prądu.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika termicznego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z maksymalnym prądem obciążenia oraz miejscowymi przepisami. Moment dokręcania zacisków oraz szczegółowe instrukcje podłączenia znajdują się w dokumentacji producenta.

FAQ

• Czy przekaźnik termiczny posiada podświetlenie LED? Przekaźniki termiczne nie są wyposażone w podświetlenie LED. Sygnalizacja stanu zadziałania odbywa się za pomocą styków pomocniczych (zazwyczaj jeden zwierny i jeden rozwierny).
• Jaki stopień ochrony ma ten przekaźnik? Stopień ochrony samego przekaźnika (bez obudowy) jest zazwyczaj IP20 – typowy dla aparatury modułowej montowanej w rozdzielnicach. Dokładna wartość może być podana w karcie katalogowej producenta.
• Czy styk sygnalizacyjny jest zwierny czy rozwierny? W przekaźnikach termicznych standardowo stosuje się jeden styk zwierny (NO) i jeden rozwierny (NC). Służą one odpowiednio do sygnalizacji zadziałania lub odcięcia obwodu sterowania. Stan faktyczny należy potwierdzić w danych technicznych konkretnego modelu.
