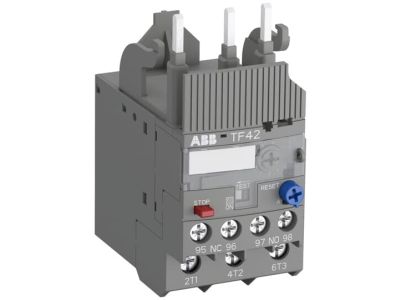

Przekaźnik termiczny 20-24A kl. 10A, TF42-24, zaciski śrubowe | 1SAZ721201R1051 ABB

Alternatywny kod produktu: 1SAZ721201R1051

Opis i Kluczowe Cechy

Przekaźnik termiczny przeciążeniowy TF42-24 (symbol 1SAZ721201R1051) to ekonomiczne, elektromechaniczne urządzenie zabezpieczające silniki, przeznaczone do montażu bezpośredniego na stycznikach blokowych. Oferuje zakres prądowy 20-24 A w klasie wyzwalania 10, co zapewnia szybkie i skuteczne odłączenie obwodu w przypadku przeciążenia lub zaniku fazy, minimalizując ryzyko uszkodzenia napędu.

• Zakres prądowy 20-24 A, klasa wyzwalania 10: gwarantuje precyzyjną i szybką reakcję na przeciążenia, chroniąc silnik przed przegrzaniem bez zbędnych wyłączeń podczas rozruchu.
• Kompensacja temperatury otoczenia: utrzymuje stałe parametry wyzwalania niezależnie od zmian temperatury w rozdzielnicy, co podnosi niezawodność ochrony.
• Styk wyzwalający (NC) i styk sygnałowy (NO): umożliwiają komunikację z układem sterowania – sygnalizację zadziałania i blokadę załączania.
• Wybór trybu resetowania – automatyczny lub ręczny: dopasowuje zachowanie przekaźnika do wymagań instalacji (np. automatyka bezobsługowa vs. wymuszona kontrola).
• Mechanizm bezwyzwalający i funkcja STOP: zapewnia bezpieczne ręczne wyłączenie obciążenia i fizyczne rozłączenie styków nawet w przypadku braku napięcia sterującego.
• Bezpośrednie podłączenie do styczników blokowych: upraszcza montaż i oszczędza miejsce w szafie sterowniczej.

Zgodność z Normami

Przekaźnik TF42-24 został zaprojektowany zgodnie z europejskimi normami dla elektromechanicznych urządzeń zabezpieczających silniki. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach zgodnych z normą DIN VDE 0660.

Zastosowanie

Przekaźnik termiczny TF42-24 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przeciążeniem i asymetrią faz. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach.

• Ochrona silników wentylatorów, pomp, sprężarek i przenośników w przemyśle.
• Zabezpieczenie napędów w instalacjach HVAC, maszynach rolniczych i budowlanych.
• Współpraca ze stycznikami w układach ręcznego i automatycznego sterowania – rozruch bezpośredni, przełączanie gwiazda/trójkąt.
• Element systemów sygnalizacji i blokad – styki pomocnicze (NC/NO) łączą się z PLC lub przekaźnikami nadzoru.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika termicznego TF42-24 może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia od instalacji. Urządzenie montuje się bezpośrednio na styczniku blokowym (zgodnie z dokumentacją producenta) lub na szynie TH35. Należy stosować przewody o przekroju dobranym do prądu znamionowego obwodu (zalecane 1,5–4 mm² dla obwodu głównego). Moment dokręcania zacisków śrubowych musi odpowiadać wartości podanej w instrukcji, aby zapewnić niski opór przejścia i stabilne połączenie. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawień (tryb resetu, zakres prądowy).

FAQ

• Jaka jest klasa wyzwalania przekaźnika TF42-24? Klasa wyzwalania to 10, co oznacza, że wyłączenie następuje w czasie 10 sekund przy prądzie 10-krotności prądu zadanego. Jest to standardowa klasa dla silników o normalnym rozruchu.
• Czy przekaźnik posiada wbudowane podświetlenie lub sygnalizację zadziałania? TF42-24 wyposażony jest w mechaniczną sygnalizację wyłączenia (czerwona dźwignia) oraz styk sygnałowy NO. Nie ma wbudowanego podświetlenia LED. Sygnalizacja stanu możliwa jest poprzez zewnętrzną lampkę podłączoną do styku NO.
• Czy przekaźnik jest przystosowany do montażu na szynie DIN? Standardowo przekaźnik TF42-24 montuje się bezpośrednio na styczniku blokowym (system montażu zatrzaskowego). Do montażu niezależnego na szynie TH35 wymagany jest opcjonalny zestaw montażowy (dostępny jako akcesorium).
