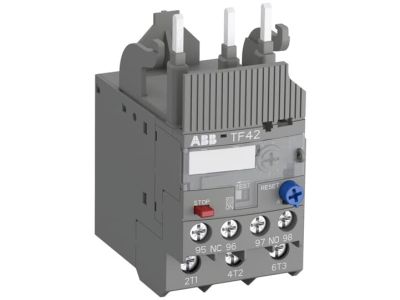

Przekaźnik termiczny 13-16A kl. 10A, TF42-16, zaciski śrubowe | 1SAZ721201R1047 ABB

Alternatywny kod produktu: 1SAZ721201R1047

Opis i Kluczowe Cechy

Przekaźnik termiczny TF42-16 to ekonomiczne elektromechaniczne urządzenie zabezpieczające obwód główny, zaprojektowane do ochrony silników elektrycznych przed przeciążeniem i zanikiem fazy. Oferuje zakres nastaw prądu 13–16 A oraz klasę wyzwalania 10A, co zapewnia szybką i niezawodną reakcję na przeciążenia. Wyposażony w zaciski śrubowe oraz możliwość bezpośredniego podłączenia do styczników blokowych.

• Zakres nastaw prądu 13–16 A: pozwala precyzyjnie dopasować próg zadziałania do silnika o odpowiedniej mocy, minimalizując ryzyko zbędnych wyłączeń.
• Klasa wyzwalania 10A: gwarantuje szybkie zadziałanie przy przeciążeniu, chroniąc uzwojenia silnika przed przegrzaniem.
• Kompensacja temperatury otoczenia: utrzymuje stałą charakterystykę wyzwalania niezależnie od wahań temperatury w rozdzielnicy.
• Styki: NC (wyzwalający) i NO (sygnałowy): umożliwiają jednoczesne wyłączenie obwodu głównego i przekazanie sygnału do układu sterowania.
• Wybór trybu resetowania (ręczny/automatyczny) oraz funkcja STOP: zwiększa elastyczność w aplikacjach – umożliwia pracę w trybie ciągłym lub wymagającym ręcznego przywrócenia po zadziałaniu.

Zgodność z Normami

Przekaźnik termiczny TF42-16 jest zgodny z obowiązującymi normami europejskimi i standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń elektrycznych stosowanych w instalacjach przemysłowych.

Zastosowanie

Przeznaczony do ochrony silników w instalacjach przemysłowych, budynkowych i w szafach sterowniczych. Idealny do układów wymagających kompaktowej, niezawodnej ochrony przeciążeniowej z możliwością sygnalizacji i automatycznego resetu.

• Ochrona silników w szafach sterowniczych maszyn i urządzeń produkcyjnych.
• Współpraca ze stycznikami blokowymi w układach rozruchu bezpośredniego.
• Zastosowania wymagające szybkiego wyzwalania i sygnalizacji zadziałania (styki NO/NC).
• Procesy ciągłe, w których potrzebny jest automatyczny reset po ustąpieniu przeciążenia.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie zasilania. Momenty dokręcania zacisków śrubowych oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy obwodu.

FAQ

• Jaki jest zakres nastaw prądu tego przekaźnika? Przekaźnik termiczny TF42-16 umożliwia ustawienie prądu wyzwalania w zakresie od 13 A do 16 A.
• Czy przekaźnik posiada kompensację temperatury otoczenia? Tak, urządzenie wyposażone jest w kompensację temperatury, dzięki czemu charakterystyka wyzwalania pozostaje stabilna mimo zmian temperatury w rozdzielnicy.
• Jakie tryby resetowania są dostępne? Możliwy jest wybór między resetem ręcznym a automatycznym. Dodatkowo urządzenie posiada funkcję STOP oraz mechanizm bezwyzwalający.
