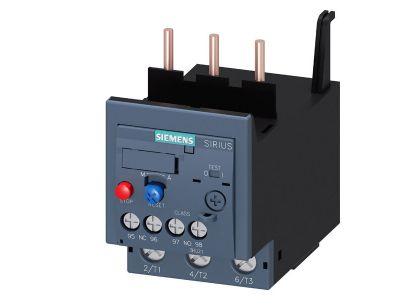

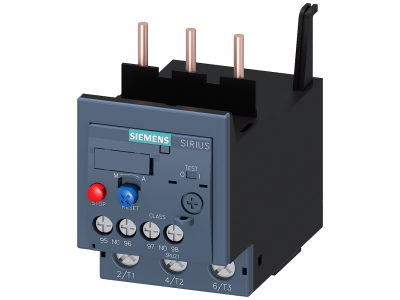

Przekaźnik przeciążeniowy 11-16A do ochrony silnika, CLASS 10 | 3RU2136-4AB0 Siemens

Alternatywny kod produktu: 3RU21364AB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2136-4AB0 to urządzenie zabezpieczające silniki przed skutkami przeciążenia i zaniku fazy. Przeznaczony do normalnego rozruchu silników, oferuje zakres nastawczy 11–16 A oraz klasę wyzwalania CLASS 10, co zapewnia szybką i precyzyjną reakcję na przeciążenie bez zbędnych wyłączeń przy rozruchu. Przekaźnik należy do modułowego systemu SIRIUS, który cechuje elastyczność i ekonomiczność – akcesoria są uniwersalne dla rozmiarów S00–S3.

• Zakres nastawczy 11–16 A: umożliwia precyzyjne dopasowanie zabezpieczenia do prądu znamionowego silnika, minimalizując ryzyko uszkodzenia uzwojeń.
• Klasa wyzwalania CLASS 10: gwarantuje krótki czas zadziałania przy przeciążeniu, odpowiedni dla standardowych rozruchów silników bez długotrwałych stanów przejściowych.
• Dopuszczenia IEC, UL/CSA oraz ATEX / IEC Ex: zapewniają uniwersalność zastosowań – od instalacji przemysłowych na całym świecie po strefy zagrożone wybuchem.
• Modułowy system SIRIUS: łatwa integracja ze stycznikami i inną aparaturą serii, przy czym akcesoria (adaptery, bloki styków) pasują do wszystkich rozmiarów S00–S3.
• Opcja przyłącza śrubowego lub sprężynowego (w zależności od wariantu): szybkie, bezobsługowe i odporne na wibracje podłączanie przewodów, co skraca czas montażu.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RU2136-4AB0 posiada dopuszczenia IEC oraz UL/CSA, a także certyfikaty ATEX i IEC Ex, umożliwiające stosowanie w strefach zagrożonych wybuchem. Jest zgodny z wymaganiami odpowiednich norm międzynarodowych dla przekaźników ochrony silnikowej. Urządzenie nosi oznaczenie CE i spełnia dyrektywy Unii Europejskiej.

Zastosowanie

Przekaźnik przeznaczony jest do ochrony trójfazowych silników asynchronicznych przed przeciążeniem termicznym oraz zanikiem fazy. Sprawdza się w układach rozruchu bezpośredniego i gwiazda-trójkąt w przemyśle, automatyce budynkowej oraz w maszynach produkcyjnych.

• Ochrona silników napędzających pompy, wentylatory, sprężarki – w aplikacjach o stałym obciążeniu.
• Współpraca ze stycznikami serii SIRIUS w rozdzielnicach przemysłowych i kompaktowych układach sterowania.
• Zastosowania w strefach zagrożonych wybuchem (ATEX/IEC Ex), np. w przemyśle chemicznym, wydobywczym czy w młynach.
• Zabezpieczenie silników w instalacjach budynków użyteczności publicznej, w systemach HVAC i transportu materiałów.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio do stycznika. Momenty dokręcania śrub przyłączeniowych oraz przekrój przewodów muszą być dobrane zgodnie z danymi producenta. W przypadku stosowania w strefach Ex należy dodatkowo przestrzegać przepisów instalacyjnych dla danej strefy.

FAQ

• Dla jakiego zakresu prądu silnika jest przeznaczony ten przekaźnik? Przekaźnik 3RU2136-4AB0 ma regulowany zakres nastawczy 11–16 A, odpowiedni do silników o prądzie znamionowym w tym przedziale.
• Czy można go stosować w strefach zagrożonych wybuchem? Tak, posiada dopuszczenia ATEX oraz IEC Ex, co pozwala na bezpieczne użytkowanie w obszarach o atmosferze wybuchowej.
• Czy przekaźnik wymaga zewnętrznego zasilania do działania? Nie, działa na zasadzie bimetalicznego wyzwalacza termicznego – nie potrzebuje napięcia pomocniczego. Sygnalizacja zadziałania odbywa się mechanicznie (przełącznik styków pomocniczych).
