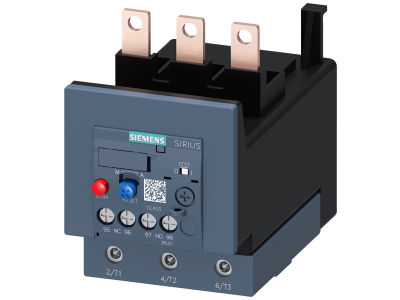

Przekaźnik przeciążeniowy, 80-100A, do ochrony silnika, S3, CLASS 10, montaż na styczniku | 3RU2146-4MB0 Siemens

Alternatywny kod produktu: 3RU21464MB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2146-4MB0 przeznaczony jest do ochrony odbiorników trójfazowych, w szczególności silników elektrycznych, przed skutkami przeciążenia i zaniku fazy. Urządzenie o zakresie nastawczym 80–100 A i charakterystyce wyzwalania CLASS 10 zapewnia selektywną ochronę przy normalnym rozruchu. Model w rozmiarze S3 przeznaczony jest do montażu bezpośrednio na styczniku, co oszczędza miejsce w rozdzielnicy i skraca czas instalacji.

• Zakres nastawczy 80–100 A: umożliwia precyzyjne dopasowanie prądu znamionowego silnika – chroni przed przeciążeniem bez zbędnych zbędnych wyłączeń podczas rozruchu.
• Charakterystyka wyzwalania CLASS 10: gwarantuje szybką reakcję na przetężenia, co jest kluczowe dla bezpieczeństwa wrażliwych odbiorników przy normalnym rozruchu.
• Ochrona przed zanikiem fazy: zapobiega pracy silnika przy braku jednej z faz, eliminując ryzyko uszkodzenia uzwojeń i przeciążenia pozostałych faz.
• Montaż bezpośredni na styczniku (rozmiar S3): redukuje liczbę połączeń przewodów, minimalizuje przestrzeń montażową i skraca czas instalacji.
• Dopuszczenia międzynarodowe (IEC, UL/CSA, ATEX/IECEx): urządzenie może być stosowane w aplikacjach ogólnych oraz w strefach zagrożonych wybuchem – zgodność z globalnymi standardami bezpieczeństwa.

Zgodność z Normami

Przekaźnik spełnia wymagania norm międzynarodowych IEC oraz amerykańskich UL/CSA, co potwierdza jego bezpieczeństwo w instalacjach na całym świecie. Posiada certyfikację ATEX oraz IECEx, umożliwiającą stosowanie w strefach zagrożonych wybuchem. Urządzenie oznaczone jest znakiem CE.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2146-4MB0 przeznaczony jest przede wszystkim do ochrony silników elektrycznych w układach napędowych. Dzięki kompaktowej budowie i możliwości montażu na styczniku sprawdza się zarówno w rozdzielnicach przemysłowych, jak i w automatyce budynkowej.

• Ochrona silników asynchronicznych w instalacjach pomp, wentylatorów, sprężarek i przenośników.
• Zabezpieczenie odbiorników w strefach zagrożonych wybuchem (ATEX/IECEx) – kopalnie, chemia, przemysł petrochemiczny.
• Współpraca ze stycznikami serii SIRIUS S3 w rozdzielnicach głównych i sterowniczych – oszczędność miejsca i uproszczenie okablowania.
• Automatyka budynkowa i przemysłowa – monitoring prądowy i sygnalizacja przeciążeń w systemach PLC.

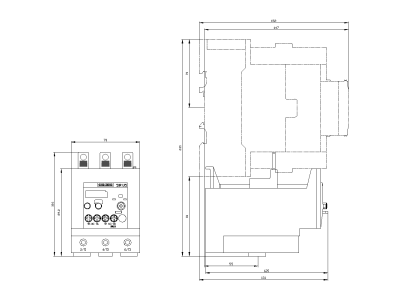

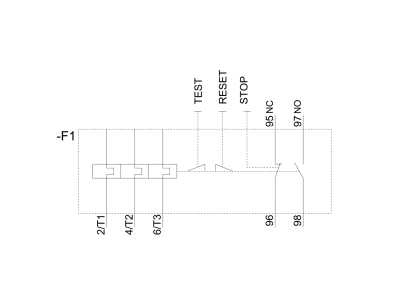

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Przekaźnik montuje się bezpośrednio na styczniku (rozmiar S3) – nie wymaga dodatkowej szyny TH35. Połączenia przewodów wykonaj zgodnie z dokumentacją producenta, dobierając przekrój przewodów do prądu znamionowego (dla zakresu 80–100 A zalecane min. 25 mm² Cu). Momenty dokręcania śrub zacisków należy stosować według wartości podanych w instrukcji, aby zapewnić prawidłowy kontakt elektryczny i uniknąć przegrzania.

FAQ

• Czy przekaźnik 3RU2146-4MB0 posiada podświetlenie lub sygnalizację optyczną? W dostępnych danych producenta nie ma informacji o podświetleniu. Urządzenie może być wyposażone w mechaniczny wskaźnik zadziałania – szczegóły należy sprawdzić w dokumentacji technicznej.
• Jaki jest stopień ochrony (IP) tego przekaźnika? W podanych danych nie określono stopnia ochrony. W standardowych warunkach rozdzielnicy aparatura modułowa posiada zwykle IP20. W przypadku montażu w strefach zagrożonych wybuchem należy stosować odpowiednie obudowy certyfikowane.
• Jak dobrać nastawę prądu na przekaźniku? Zakres nastawczy 80–100 A należy ustawić na wartość odpowiadającą prądowi znamionowemu silnika (I_n). Dla silników o normalnym rozruchu i charakterystyce CLASS 10 zaleca się nastawę równą I_n silnika. W razie wątpliwości skonsultuj się z dokumentacją silnika lub projektem instalacji.
