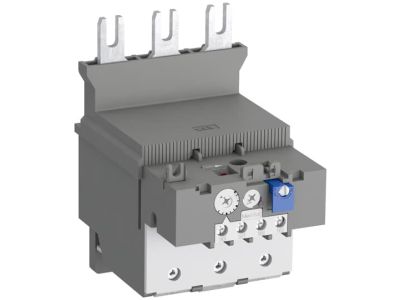

Przekaźnik termiczny 100-135A kl. 10A, TF140DU-135, przyłącza szynowe | 1SAZ431201R1003 ABB

Alternatywny kod produktu: 1SAZ431201R1003

Opis i Kluczowe Cechy

Przekaźnik termiczny TF140DU-135 (symbol 1SAZ431201R1003) o zakresie prądowym 100-135A i klasie wyzwalania 10A to elektromechaniczne zabezpieczenie przeciążeniowe do ochrony silników elektrycznych. Przeznaczony do współpracy ze stycznikami blokowymi, zapewnia szybką reakcję na przeciążenia lub zanik fazy. Urządzenie wyposażone jest w kompensację temperatury, styk wyzwalający (NC), styk sygnałowy (NO) oraz funkcje automatycznego i ręcznego resetowania. Mechanizm bezwyzwalający, funkcja STOP i Test oraz wskaźnik wyzwolenia ułatwiają diagnostykę i obsługę.

• Zakres prądowy 100-135A: Chroni silniki o mocy znamionowej dostosowanej do tego zakresu, uniemożliwiając uszkodzenia spowodowane przeciążeniem.
• Klasa wyzwalania 10A: Zapewnia szybką reakcję na przeciążenia (typowo 10 sekund przy 1,5-krotnym prądzie znamionowym), chroniąc silnik przed przegrzaniem.
• Kompensacja temperatury: Automatyczna korekta czułości w zależności od temperatury otoczenia, zwiększająca dokładność ochrony w różnych warunkach środowiskowych.
• Styki sygnałowe (NC/NO): Umożliwiają zdalne monitorowanie stanu pracy oraz integrację z systemami sterowania lub alarmowymi.
• Funkcje STOP, Test i resetowanie: Mechanizm bezwyzwalający pozwala na ręczne zatrzymanie silnika, testowanie działania bez obciążenia oraz szybkie przywrócenie pracy po wyzwoleniu.

Zgodność z Normami

Przekaźnik termiczny TF140DU-135 spełnia wymogi norm europejskich dotyczących bezpieczeństwa maszyn i urządzeń elektrycznych. Posiada deklarację zgodności CE oraz jest zaprojektowany zgodnie z międzynarodowymi standardami montażu i eksploatacji.

Zastosowanie

Przekaźnik termiczny TF140DU-135 przeznaczony jest do ochrony silników elektrycznych przed skutkami przeciążeń mechanicznych i zwarć w obwodach głównych. Idealnie sprawdza się w instalacjach przemysłowych, maszynach produkcyjnych oraz układach napędowych.

• Ochrona silników 3-fazowych w maszynach przemysłowych (np. pompy, wentylatory, przenośniki).
• Zabezpieczenie układów napędowych w napędach częstotliwościowych i softstartach.
• Stosowanie w rozdzielnicach i szafach sterowniczych jako element ochrony przeciwprzeciążeniowej.
• Integracja z stycznikami blokowymi w układach sterowania silnikami.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Przekaźnik należy zamontować zgodnie z dokumentacją techniczną, zwracając uwagę na prawidłowe podłączenie szynowych przyłączy zasilających i sterowniczych. Należy zachować odpowiednie odstępy dla wentylacji oraz unikać zacienionych miejsc w szafie sterowniczej. Po montażu przeprowadzić test funkcji STOP, Test i resetowania. Regularnie sprawdzać stan styków i mechanizmu wyzwalającego.

FAQ

• Jakie są główne funkcje przekaźnika TF140DU-135? Ochrona przeciążeniowa silników z klasą wyzwalania 10A, kompensacja temperatury, styk NC/NO, funkcje STOP/Test/reset oraz mechanizm bezwyzwalający.
• Czy przekaźnik wymaga dodatkowego zasilania sterowniczego? Nie – urządzenie zasilane jest bezpośrednio z obwodu głównego, co upraszcza instalację.
• Jakie są zalecane odstępy montażowe? Dokładne zalecenia dotyczące odstępów oraz sposobu montażu znajdują się w dokumentacji technicznej produktu. Należy przestrzegać wytycznych producenta w zakresie wentylacji i unikania zakłóceń termicznych.
