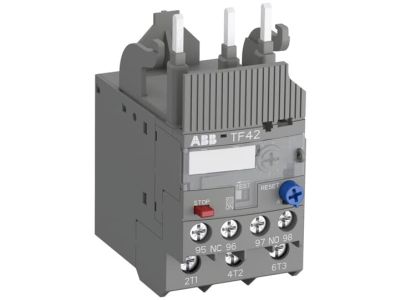

Przekaźnik termiczny 10-13A kl. 10A, TF42-13, zaciski śrubowe | 1SAZ721201R1045 ABB

Alternatywny kod produktu: 1SAZ721201R1045

Opis i Kluczowe Cechy

Przekaźnik termiczny przeciążeniowy TF42-13 (symbol 1SAZ721201R1045) to elektromechaniczne urządzenie zabezpieczające silniki, oferujące zakres nastaw prądu 10–13 A i klasę wyzwalania 10A. Dzięki temu zapewnia szybką i niezawodną ochronę przed przeciążeniem oraz zanikiem fazy, minimalizując ryzyko uszkodzenia napędów. Przekaźnik wyposażono w zaciski śrubowe ułatwiające okablowanie.

• Zakres nastaw 10–13 A: Umożliwia precyzyjne dopasowanie zabezpieczenia do prądu znamionowego silnika, co przekłada się na optymalną ochronę przed przeciążeniem.
• Klasa wyzwalania 10: Gwarantuje szybkie zadziałanie (w czasie do 10 sekund przy 7,2-krotności prądu nastawy), skracając czas trwania zwarcia cieplnego.
• Kompensacja temperaturowa: Utrzymuje stałą charakterystykę wyzwalania w zmiennych temperaturach otoczenia, zapewniając powtarzalność działania.
• Styk wyzwalający (NC) i sygnałowy (NO): Umożliwiają sygnalizację zadziałania oraz automatyczne wyłączenie obwodu sterowania, co ułatwia diagnostykę i integrację z układem.
• Reset automatyczny/ręczny oraz funkcja STOP: Dają elastyczność w trybie pracy – od automatycznego wznowienia po ustąpieniu przeciążenia, po ręczne potwierdzenie awarii; wbudowany przycisk STOP służy do doraźnego wyłączenia silnika.

Zgodność z Normami

Przekaźnik termiczny TF42-13 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Przekaźnik przeciążeniowy TF42-13 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona silników elektrycznych przed przeciążeniem i zanikiem fazy. Dzięki kompaktowej budowie i bezpośredniemu montażowi na stycznikach blokowych sprawdza się w:

• Ochronie silników w maszynach przemysłowych (pompy, wentylatory, sprężarki)
• Sterowaniu napędami w systemach HVAC, transportu bliskiego i obrabiarkach
• Instalacjach automatyki budynkowej wymagających zabezpieczenia przeciążeniowego silników jednofazowych i trójfazowych
• Zastosowaniach jako element zabezpieczający w rozdzielnicach sterowniczych we współpracy ze stycznikami serii TA/TF

Wskazówki Montażowe

Montaż i podłączenie przekaźnika termicznego TF42-13 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się bezpośrednio na styczniku blokowym (zgodnie z dokumentacją producenta). Zaciski śrubowe należy dokręcać momentem podanym w karcie katalogowej. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia. Po montażu sprawdzić poprawność działania funkcji STOP i resetu.

FAQ

• Czy przekaźnik termiczny TF42-13 ma podświetlenie? Nie, przekaźnik nie posiada podświetlenia. Sygnalizacja zadziałania odbywa się mechanicznie za pomocą czerwonego wskaźnika wyzwolenia oraz styków pomocniczych.
• Jaki jest stopień ochrony IP? W dostarczonych danych nie podano stopnia ochrony. Standardowo przekaźniki termiczne montowane wewnątrz rozdzielnic mają ochronę IP20 – potwierdź w karcie katalogowej.
• Czy przekaźnik działa w trybie automatycznego resetu? Tak, urządzenie umożliwia wybór pomiędzy automatycznym a ręcznym resetem za pomocą zewnętrznego przełącznika. Domyślnie ustawiony jest reset ręczny – szczegóły w instrukcji.
