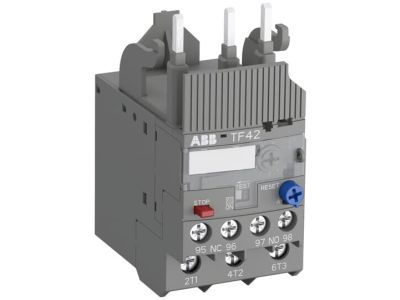

Przekaźnik termiczny 1,7-2,3A kl. 10A, TF42-2.3, zaciski śrubowe | 1SAZ721201R1031 ABB

Alternatywny kod produktu: 1SAZ721201R1031

Opis i Kluczowe Cechy

Przekaźnik termiczny TF42-2.3 (symbol 1SAZ721201R1031) to ekonomiczne elektromechaniczne urządzenie zabezpieczające obwód główny, przeznaczone do ochrony silników przed przeciążeniem i zanikiem fazy. Charakteryzuje się zakresem prądowym 1,7–2,3 A oraz klasą wyzwalania 10, co gwarantuje szybką i niezawodną reakcję w warunkach przeciążenia. Urządzenie wyposażono w kompensację temperatury otoczenia, styk wyzwalający (NC) i styk sygnałowy (NO), a także możliwość wyboru trybu resetu (automatyczny lub ręczny). Przekaźnik może być montowany bezpośrednio na stycznikach blokowych, a funkcja STOP oraz mechanizm bezwyzwalający zwiększają bezpieczeństwo eksploatacji.

• Zakres prądowy 1,7–2,3 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, co zapobiega nieuzasadnionym wyłączeniom i chroni przed przegrzaniem.
• Klasa wyzwalania 10: Zapewnia szybkie zadziałanie (do 10 s przy prądzie 7-krotnie większym od nastawy), skutecznie zabezpieczając silnik przy przeciążeniach.
• Kompensacja temperatury otoczenia: Eliminuje wpływ zmian temperatury w rozdzielnicy na próg wyzwalania, gwarantując stabilność działania niezależnie od warunków.
• Styk wyzwalający (NC) i styk sygnałowy (NO): Oddzielne obwody – NC do bezpiecznego odcinania obwodu sterowania, NO do sygnalizacji zadziałania w systemach nadzoru.
• Wybór resetu automatycznego/ręcznego oraz mechanizm bezwyzwalający: Elastyczność w zależności od wymagań aplikacji, a mechanizm bezwyzwalający zapewnia niezawodne rozłączenie nawet przy zablokowanym przycisku.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach zgodnych z międzynarodowymi standardami dla aparatury ochrony silników. Dane techniczne i deklaracje zgodności dostępne są w dokumentacji producenta.

Zastosowanie

Przekaźnik termiczny TF42-2.3 przeznaczony jest do przemysłowych układów sterowania i zabezpieczeń silników elektrycznych, szczególnie w aplikacjach wymagających kompaktowego montażu i elastyczności konfiguracji.

• Ochrona silników przed przeciążeniem w układach napędowych pomp, wentylatorów, sprężarek i przenośników.
• Zabezpieczenie przed zanikiem fazy w silnikach trójfazowych – wbudowana funkcja reaguje na asymetrię prądów.
• Montaż bezpośredni na stycznikach blokowych (np. seria AF, A) – oszczędność miejsca w rozdzielnicy i skrócenie czasu instalacji.
• Sygnalizacja stanu wyłączenia w systemach nadzoru (np. PLC) za pomocą styku NO podłączonego do wejścia cyfrowego.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika termicznego TF42-2.3 może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV lub wyższymi). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio do stycznika za pomocą dołączonych zaczepów. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową (maks. 4 mm² dla zacisków śrubowych). Moment dokręcania śrub zacisków należy utrzymać w granicach podanych w dokumentacji producenta (sprawdź instrukcję dołączoną do produktu). Po zamontowaniu i ustawieniu prądu (za pomocą pokrętła) przeprowadź test zadziałania ręcznym przyciskiem STOP – upewnij się, że styk NC otwiera obwód sterowania.

FAQ

• Jak ustawić prąd wyzwalania przekaźnika TF42-2.3? Prąd nastawia się pokrętłem na przedniej części obudowy, obracając je w zakresie 1,7–2,3 A, zgodnie z prądem znamionowym silnika odczytanym z tabliczki znamionowej. Wartość odczytuje się na skali.
• Co oznacza klasa wyzwalania 10? Klasa wyzwalania określa maksymalny czas zadziałania przekaźnika przy prądzie siedmiokrotnie wyższym od nastawionego. Klasa 10 oznacza, że wyzwolenie nastąpi w czasie nie dłuższym niż 10 sekund, co jest typowe dla zabezpieczenia silników o normalnym rozruchu.
• Czy przekaźnik posiada podświetlenie/wskaźnik LED? Nie, urządzenie nie ma podświetlenia. Stan wyłączenia sygnalizowany jest mechanicznie (widoczny przycisk) oraz poprzez stan styków (NC otwarty, NO zwarty).
