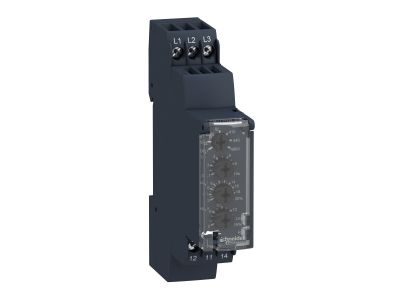

Przekaźnik sterujący 208-480V, styk 1 C/O 5A Zelio Control | RM17UAS15 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik sterujący Schneider Electric z serii Zelio Control, model RM17UAS15, to zaawansowane urządzenie monitorujące przeznaczone do pracy w sieciach trójfazowych o napięciu znamionowym od 208 V do 480 V AC. Urządzenie charakteryzuje się wyjątkowo kompaktową obudową o szerokości zaledwie 17,5 mm, co czyni go jednym z najsmuklejszych rozwiązań na rynku, pozwalając na znaczną oszczędność miejsca w szafach sterowniczych i rozdzielnicach. Przekaźnik wyposażony jest w jeden zestyk przełączny (1 C/O - SPDT) o obciążalności prądowej wynoszącej 5 A, co umożliwia bezpośrednie sterowanie obwodami pomocniczymi lub przekazywanie sygnałów do systemów nadrzędnych.

Kluczową funkcjonalnością urządzenia jest kompleksowa ochrona odbiorników poprzez detekcję kluczowych parametrów sieci: utraty fazy, nieprawidłowej kolejności faz oraz monitorowanie progów przepięcia i podnapięcia. Dzięki zintegrowanej funkcji pamięci oraz precyzyjnym nastawom, użytkownik zyskuje pełną kontrolę nad stabilnością zasilania. Front urządzenia posiada diodę LED sygnalizującą status pracy oraz przezroczystą, zamykaną pokrywę, która skutecznie chroni przed nieautoryzowaną zmianą parametrów przez osoby trzecie.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Przekaźnik spełnia wymagania dyrektyw dotyczących aparatury niskiego napięcia oraz kompatybilności elektromagnetycznej. Konstrukcja modułowa jest w pełni przystosowana do montażu na standardowej szynie DIN 35 mm, co zapewnia kompatybilność z systemami zabudowy modułowej stosowanymi w całej Europie.

Zastosowanie

Dzięki swojej wszechstronności, przekaźnik RM17UAS15 znajduje szerokie zastosowanie w wielu gałęziach przemysłu i budownictwa:

• Automatyka przemysłowa: Systemy podnoszenia, suwnice oraz maszyny pakujące, gdzie poprawna kolejność faz jest krytyczna dla bezpieczeństwa napędów.
• Przemysł tekstylny i wodno-kanalizacyjny: Monitorowanie pomp i wentylatorów w celu uniknięcia uszkodzeń wynikających z asymetrii lub zaniku napięcia.
• Modernizacja instalacji: Idealne rozwiązanie do odnowienia starszych systemów sterowania, gdzie wymagana jest niezawodna kontrola parametrów elektrycznych bez konieczności stosowania skomplikowanych sterowników PLC.
• Panele kontrolne: Ochrona silników trójfazowych przed przegrzaniem spowodowanym pracą dwufazową.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi zaleceniami:

• Montaż mechaniczny: Zatrzasnąć urządzenie na standardowej szynie DIN 35 mm. Dzięki szerokości 17,5 mm (odpowiadającej standardowemu modułowi 1-biegunowemu), przekaźnik idealnie wpasowuje się w rzędy aparatury modułowej.
• Podłączenie elektryczne: Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków. Należy zwrócić uwagę na poprawne doprowadzenie faz L1, L2, L3 do zacisków pomiarowych.
• Konfiguracja: Przed uruchomieniem należy ustawić progi zadziałania dla napięcia oraz ewentualną funkcję pamięci błędu za pomocą potencjometrów znajdujących się pod przezroczystą osłoną.
• Zabezpieczenie: Po zakończeniu konfiguracji zaleca się zamknięcie i ewentualne zaplombowanie przezroczystej osłony frontowej.

FAQ

• Czy przekaźnik wymaga zewnętrznego zasilania? Nie, urządzenie jest zasilane bezpośrednio z monitorowanego obwodu trójfazowego (napięcie pomiarowe jest jednocześnie napięciem zasilania).
• Jaka jest maksymalna obciążalność styku wyjściowego? Znamionowy prąd łączeniowy dla zestyku przełącznego wynosi 5 A przy napięciu przemiennym.
• Czy urządzenie wykrywa zamianę faz? Tak, przekaźnik monitoruje kolejność faz i nie pozwoli na załączenie styku w przypadku wykrycia nieprawidłowego kierunku wirowania pola.
• Czy szerokość urządzenia to 17,5 mm czy 22,5 mm? Urządzenie charakteryzuje się ultra-smukłą budową o szerokości 17,5 mm, co pozwala na optymalizację miejsca w rozdzielnicy, choć w niektórych dokumentacjach porównuje się jego funkcjonalność do szerszych modułów 22,5 mm.
