Przekaźnik sterowania napięciem nadnapięciowy i podnapięciowy, 80-300V, 2C/O 8A Zelio Control | RM22UB34 Schneider Electric

Opis i Kluczowe Cechy

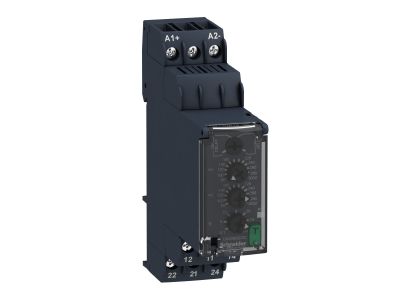

Przekaźnik sterowania napięciem Schneider Electric Zelio Control RM22UB34 to kompaktowe urządzenie przeznaczone do monitorowania napięcia w sieciach jednofazowych w zakresie 80–300 V AC. Wyposażony w dwa styki przełączne (DPDT) o obciążalności 8 A, pozwala na niezawodne odłączanie obciążenia w przypadku wykrycia stanów nadnapięciowych lub podnapięciowych. Szerokość obudowy wynosi zaledwie 22,5 mm, co ułatwia zabudowę w rozdzielnicach modułowych.

• Zakres napięciowy 80–300 V AC: uniwersalne dopasowanie do typowych sieci jednofazowych – jeden model pokrywa szeroki zakres napięć zasilania.
• 2 styki przełączne (DPDT) 8 A: umożliwiają jednoczesne sterowanie dwoma niezależnymi obwodami, np. sygnalizacją i odcięciem zasilania.
• Funkcja wykrywania przepięć i podnapięć: automatyczne odłączenie odbiornika po przekroczeniu ustawionych progów, co zapobiega uszkodzeniom maszyn i instalacji.
• Wbudowana dioda LED statusu i pamięć: szybka wizualna informacja o stanie pracy oraz zapamiętanie ostatniego alarmu ułatwiają diagnostykę.
• Przezroczysta, zamykana osłona nastaw: zabezpiecza przed przypadkową zmianą parametrów, zwiększając bezpieczeństwo eksploatacji.

Zgodność z Normami

Przekaźnik RM22UB34 został zaprojektowany zgodnie z wymaganiami europejskich norm oraz posiada certyfikację CE. Jego konstrukcja spełnia standardy bezpieczeństwa stosowane w aparaturze modułowej, co potwierdza przydatność do montażu w rozdzielnicach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik nad/podnapięciowy Zelio Control znajduje zastosowanie wszędzie tam, gdzie niezbędna jest ciągła kontrola jakości zasilania i ochrona wrażliwych odbiorników przed wahaniami napięcia.

• Sterowanie i zabezpieczanie maszyn w automatyce przemysłowej (np. prasy, podajniki, wentylatory).
• Ochrona silników elektrycznych przed pracą przy zbyt niskim lub zbyt wysokim napięciu – redukcja ryzyka przegrzania i uszkodzenia uzwojeń.
• Zastosowanie w instalacjach budynkowych: monitoring zasilania oświetlenia awaryjnego, kurtyn świetlnych czy systemów wentylacji.
• Jako element prostego układu bez PLC – idealny do modernizacji starszych instalacji, gdzie wymagana jest autonomiczna kontrola napięcia.

Wskazówki Montażowe

Montaż przekaźnika RM22UB34 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 (35 mm) w pozycji pionowej lub poziomej. Przewody przyłączeniowe należy dobrać do prądu obciążenia (maks. 8 A) oraz odpowiednio zacisnąć z momentem dokręcania zgodnym z dokumentacją producenta. Przed pierwszym uruchomieniem zaleca się sprawdzenie ustawień progów napięciowych.

FAQ

• Czy przekaźnik posiada podświetlenie lub sygnalizację LED? Tak, wbudowana dioda LED statusu (zielona/czerwona) informuje o normalnej pracy, alarmie lub błędzie. Dodatkowo funkcja pamięci zapamiętuje ostatni stan alarmu.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej standardowo stosuje się stopień ochrony IP20 (ochrona przed dotykiem palcem). Dokładna wartość dla tego modelu – w razie potrzeby prosimy o sprawdzenie karty katalogowej.
• Czy styki działają w trybie normalnie zamkniętym czy otwartym? Przekaźnik posiada dwa styki przełączne (C/O), co oznacza, że każdy zestaw zawiera zarówno styk normalnie otwarty (NO), jak i normalnie zamknięty (NC). Użytkownik może dowolnie wybrać konfigurację w zależności od potrzeb aplikacji.
