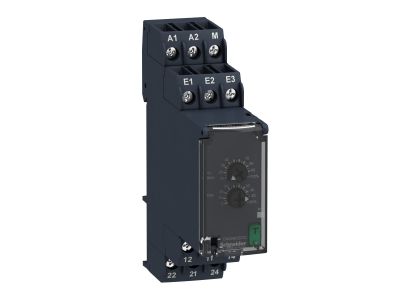

Przekaźnik sterowania napięciem nadnapięciowy, 24-240V, styk 2C/O 8A Zelio Control | RM22UA21MR Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik nadnapięciowy Schneider Electric z serii Zelio Control, o symbolu RM22UA21MR, przeznaczony jest do monitorowania napięcia i zabezpieczania instalacji przed przepięciami. Urządzenie pracuje w szerokim zakresie napięcia sterowania 24–240 V AC/DC, co umożliwia stosowanie zarówno w obwodach prądu przemiennego, jak i stałego. Dwa styki przełączne (2C/O) o prądzie znamionowym 8 A zapewniają bezpieczne przełączanie odbiorników. Kompaktowa obudowa o szerokości 22,5 mm ułatwia montaż na szynie DIN w ciasnych rozdzielnicach.

• Zakres napięcia sterowania 24–240 V AC/DC: Uniwersalny zakres pozwala na pracę w sieciach różnych typów bez konieczności wymiany urządzenia, oszczędzając czas i koszty.
• 2 styki przełączne (2C/O) o prądzie 8 A: Dwa zestawy styków umożliwiają jednoczesne sterowanie i sygnalizację, a wysoki prąd znamionowy gwarantuje pewne przełączanie bez ryzyka przegrzania.
• Zintegrowana pamięć i dioda LED statusu: Pamięć rejestruje wystąpienie przepięcia nawet po zaniku napięcia; dioda LED ułatwia szybką diagnostykę stanu pracy.
• Przezroczysta, zamykana pokrywa: Chroni nastawy przed przypadkową ingerencją, zwiększając bezpieczeństwo i niezawodność instalacji.
• Kompaktowa obudowa o szerokości 22,5 mm: Umożliwia montaż na szynie DIN nawet w ograniczonej przestrzeni, upraszczając projektowanie paneli sterowniczych.

Zgodność z Normami

Przekaźnik nadnapięciowy RM22UA21MR został zaprojektowany zgodnie z obowiązującymi dyrektywami europejskimi i posiada certyfikat CE. Spełnia wymagania dyrektywy niskonapięciowej (LVD) oraz kompatybilności elektromagnetycznej (EMC), co potwierdza jego bezpieczeństwo i niezawodność w warunkach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik nadnapięciowy Zelio Control sprawdza się wszędzie tam, gdzie konieczne jest ciągłe monitorowanie napięcia i natychmiastowa reakcja na przepięcia. Idealnie nadaje się do systemów automatyki przemysłowej oraz instalacji budynkowych.

• Ochrona maszyn i urządzeń przed uszkodzeniami spowodowanymi wzrostem napięcia w sieci zasilającej.
• Automatyczne wyłączanie odbiorników po przekroczeniu progu napięcia – redukcja kosztów awarii i przestojów.
• Sygnalizacja stanów alarmowych za pomocą diody LED i zintegrowanej pamięci błędu.
• Współpraca z systemami PLC, przekaźnikami i modułami automatyki w rozproszonych układach sterowania.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z obciążeniem prądowym (max 8 A). Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta (zalecany zwykle 0,6 Nm). Po zamontowaniu zamknij przezroczystą pokrywę, aby zabezpieczyć nastawy przed przypadkową zmianą.

FAQ

• Czy przekaźnik posiada podświetlenie/wskaźnik LED? Tak, zintegrowana dioda LED sygnalizuje stan napięcia oraz pamięć wystąpienia przepięcia.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP. Standardowa aparatura modułowa na szynę DIN (zgodnie z branżową praktyką) ma ochronę IP20 przy pracy wewnątrz rozdzielnicy. W trudnych warunkach należy zastosować obudowę zewnętrzną.
• Czy styk pracuje w trybie NO/NC? Przekaźnik ma 2 styki przełączne (2C/O), co oznacza, że każdy styk posiada zarówno zacisk normalnie otwarty (NO), jak i normalnie zamknięty (NC). Można je dowolnie konfigurować w zależności od potrzeb.
