Przekaźnik SSR MOS 24VDC/12-300VDC 1A | 8937830000 Weidmuller

Opis i Kluczowe Cechy

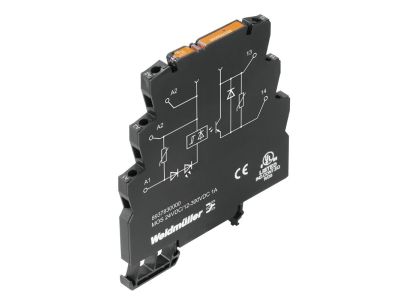

Prezentujemy przekaźnik SSR MOS (Solid State Relay z tranzystorem MOSFET) o symbolu 8937830000. Urządzenie przeznaczone jest do bezstykowego przełączania obwodów prądu stałego. Sterowane napięciem 24 VDC, umożliwia przełączanie obciążeń w zakresie napięcia 12–300 VDC przy prądzie znamionowym 1 A. Brak elementów mechanicznych przekłada się na cichą pracę i długą żywotność bez zużycia styków.

• Napięcie sterowania 24 VDC: Bezpośrednie sterowanie z typowych układów automatyki, PLC lub przycisków – łatwa integracja w istniejących instalacjach.
• Napięcie przełączane 12–300 VDC: Szeroki zakres roboczy umożliwia sterowanie różnorodnymi odbiornikami prądu stałego, od małych sygnalizatorów po przekaźniki pomocnicze.
• Prąd znamionowy 1 A: Bezpieczne przełączanie obciążeń o umiarkowanym poborze prądu, bez ryzyka przegrzania i iskrzenia typowego dla styków mechanicznych.
• Technologia SSR MOS (MOSFET): Bezstykowe przełączanie – brak części ruchomych eliminuje zużycie mechaniczne, zapewnia cichą pracę i odporność na wibracje.
• Kompaktowa budowa: Niewielkie wymiary (szczegóły w dokumentacji producenta) ułatwiają montaż w szafach sterowniczych i na szynie DIN.

Zgodność z Normami

Przekaźnik SSR MOS został wyprodukowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Urządzenie przeznaczone jest do stosowania w układach niskiego napięcia zgodnie z dyrektywą LVD. Wszelkie prace montażowe i eksploatacyjne należy wykonywać z zachowaniem przepisów BHP oraz zaleceń producenta zawartych w dołączonej dokumentacji technicznej.

Zastosowanie

Przekaźnik SSR MOS znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, ciche i bezawaryjne przełączanie obwodów prądu stałego. Idealnie sprawdza się w układach automatyki przemysłowej i budynkowej.

• Sterowanie odbiornikami DC: Przełączanie zaworów elektromagnetycznych, siłowników, diod LED lub małych silników prądu stałego.
• Sygnalizacja i oświetlenie: Załączanie i wyłączanie lamp sygnalizacyjnych, taśm LED i innych źródeł światła DC.
• Automatyka budynkowa i przemysłowa: Integracja z systemami sterowania (PLC, sterowniki dedykowane, regulatory) – bezpośrednie wyjście cyfrowe do obciążeń DC.
• Zastępowanie przekaźników elektromechanicznych: W aplikacjach wymagających długiej żywotności i pracy w środowisku o dużych wibracjach lub zapyleniu (np. maszyny pakujące, transportowe).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika SSR MOS mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego i sterującego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Należy stosować przewody o przekroju dobranym do prądu obciążenia (max. 1 A) oraz moment dokręcania zacisków zgodny z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy przekaźnik ma podświetlenie LED? W danych katalogowych nie wskazano obecności wbudowanej diody sygnalizacyjnej. W razie potrzeby wizualnej kontroli stanu zaleca się zastosowanie zewnętrznej sygnalizacji LED.
• Jaki stopień ochrony IP ma ten przekaźnik? Producent nie podaje konkretnego stopnia IP. Dla standardowych warunków pracy w rozdzielnicy przyjmuje się typowy stopień ochrony IP20 (brak pyłoszczelności i wodoodporności). Montaż w suchym i czystym otoczeniu.
• Czy to przekaźnik o pracy bezstykowej? Tak, przekaźnik wykorzystuje tranzystor MOSFET (SSR), co oznacza całkowicie bezstykowe przełączanie. Brak iskrzenia, cicha praca i praktycznie nieograniczona żywotność mechaniczna (ogranicza ją jedynie starzenie się elektroniki).
